陶瓷生產(chǎn)工藝——干燥

發(fā)布時(shí)間：

2021-10-28 13:24

來源：

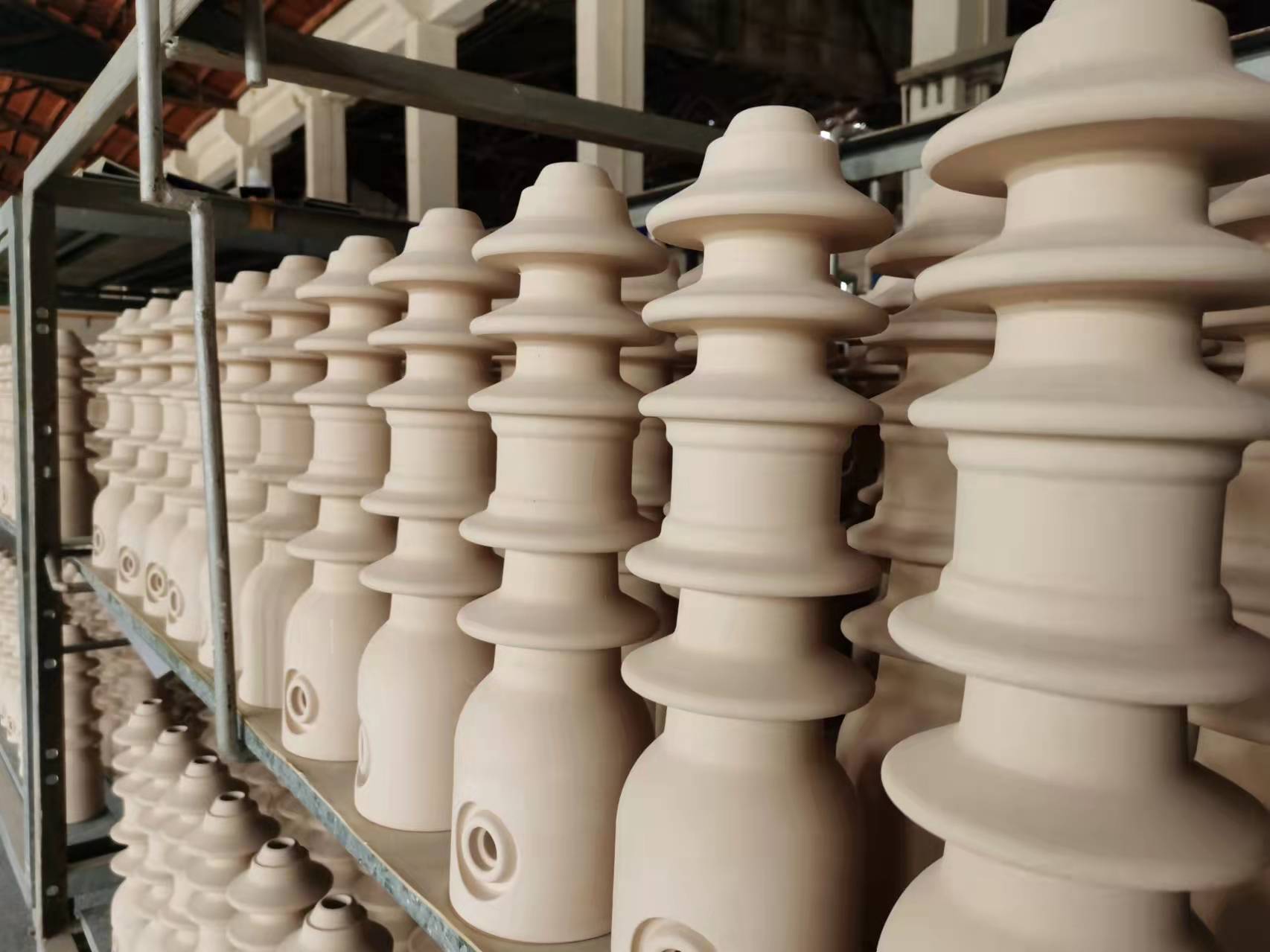

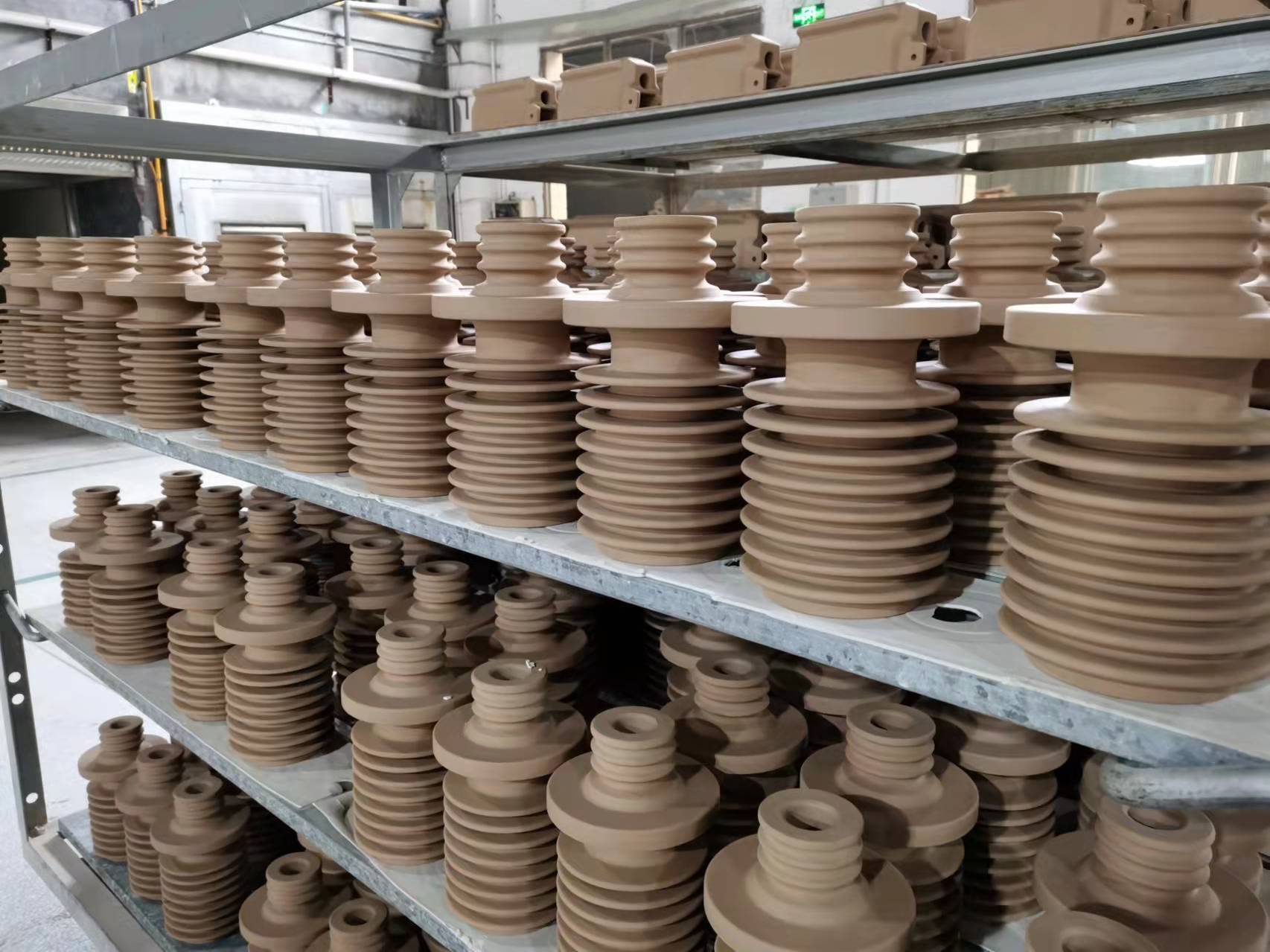

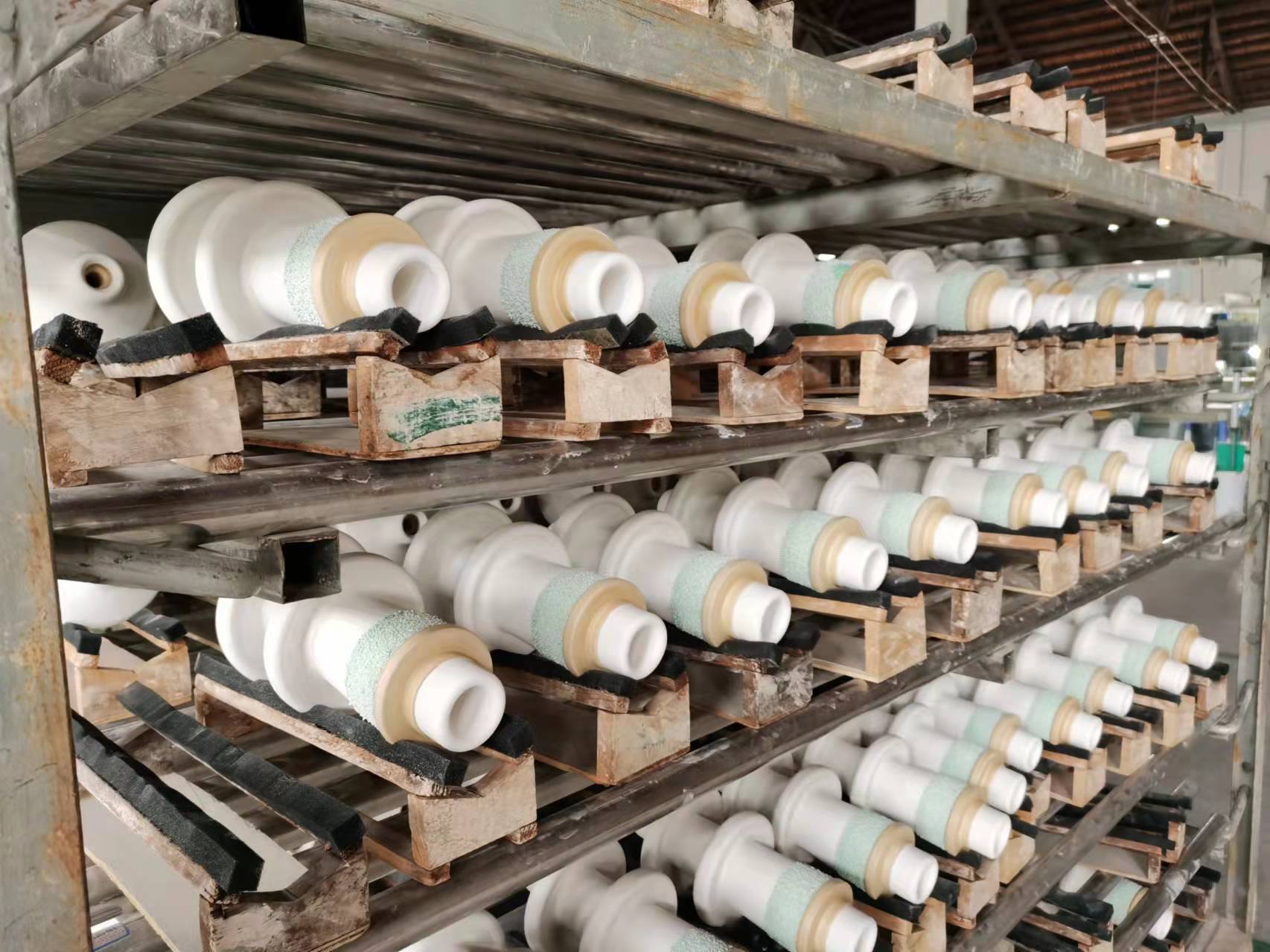

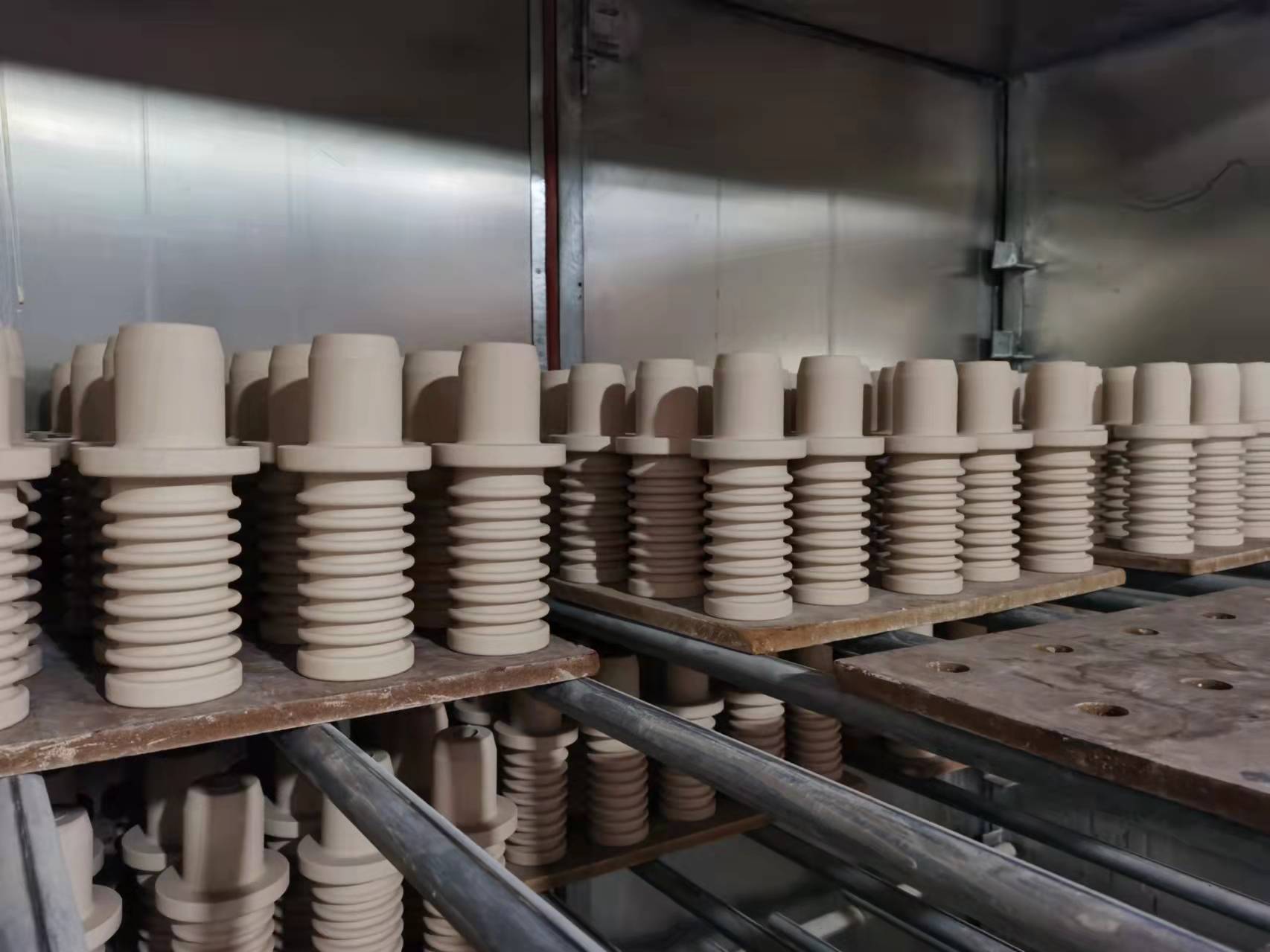

陶瓷的生產(chǎn)過程中有許多工藝，坯料與坯體的干燥是陶瓷生產(chǎn)中重要的工藝過程之一。在坯料(砂石、黏土)及釉料的制備過程中，一般需要對(duì)泥漿進(jìn)行壓濾脫水或噴霧干燥，使其達(dá)到一定的含水率。一般地，注漿成型法，坯料含水率為28%～38%；可塑成型法，坯料含水率為19%～25%；壓制成型法，坯料含水率為3%～7%。坯體中含有一定量的水分，其強(qiáng)度較低，在運(yùn)輸和再加工(如黏結(jié)、修坯)過程中，很容易變形或因強(qiáng)度不高而破損，因而為了提高成型后坯體的強(qiáng)度，要進(jìn)行干燥。通過干燥處理，坯體失去可塑性，具有一定的彈性與強(qiáng)度。另一方面，坯體中含水率高，其吸附釉漿的能力差，所以為了提高坯體吸附釉層能力，其含水率應(yīng)達(dá)到一定的程度。此外，經(jīng)干燥除去坯體中絕大多數(shù)的自由水之后，坯體很少發(fā)生收縮，從而使坯體在燒成階段可以快速升溫，而不發(fā)生制品變形或開裂，既保證了燒成質(zhì)量又可以縮短燒成周期，最終提高窯爐利用率，降低能耗。通常坯體入窯前的含水率應(yīng)干燥至2%以下。但過分干燥，也是不必要的，因?yàn)楫?dāng)坯體放置在大氣中時(shí)，會(huì)再吸附水分而膨脹，也可能發(fā)生開裂。許多陶瓷制品在成型后要進(jìn)行濕修、鑲接或干修，它們都有自己合適的坯體含水量，因此，成型后的坯體的水分不能一次干燥到1%～3%，而要根據(jù)成型中各加工工序的要求，分階段地進(jìn)行干燥，最后干燥到適合進(jìn)窯的最終含水率。

類型
按泥料的不同含水量，可分為等速干燥和降速干燥兩個(gè)階段。以可塑成型壞體為例，此種坯體含水分高，其固體物料量相對(duì)較少，水分充填于坯體的固體顆粒之間，表面水分均布，干燥時(shí)表面水分蒸發(fā)。固體顆粒間水分逐步排除而相互靠攏。整個(gè)坯體產(chǎn)生收縮。這時(shí)，當(dāng)周圍溫度、濕度等環(huán)境條件不變時(shí)，水分以近于相等的速度排除。這一階段為等速干燥階段。當(dāng)坯體進(jìn)一步干燥，顆粒逐步相互靠攏貼緊。此時(shí)水分連續(xù)體不復(fù)存在，水分僅存在于顆粒間的空隙。干燥所排除的水分已不再來自坯體水分的連續(xù)體，而必須經(jīng)由坯體內(nèi)的通道擴(kuò)散至表面再蒸發(fā)排出。隨著坯體水分的減少，干燥速度逐漸下降，由于顆粒已經(jīng)靠攏、坯體不再收縮。這一階段為降速干燥階段。半干和干法成型坯體含水分少。沒有等速于燥階段，坯體干燥收縮少，非大型或特異型制品不致因坯體收縮而產(chǎn)生廢品，干燥控制比較容易。干燥過程中，為防止產(chǎn)生廢品，可先在常溫下預(yù)干燥，然后再進(jìn)一步進(jìn)行燥。

干燥過程
干燥過程中，水分?jǐn)U散是靠外擴(kuò)散和內(nèi)擴(kuò)散來進(jìn)行的。外擴(kuò)散指坯體表面的水分以蒸汽形式從表面擴(kuò)散到周圍介質(zhì)中的過程；內(nèi)擴(kuò)散則是水分在坯體內(nèi)部進(jìn)行移動(dòng)的過程，內(nèi)擴(kuò)散根據(jù)水分移動(dòng)的推動(dòng)力不同，有濕傳導(dǎo)和熱濕傳導(dǎo)兩種形式。
(1)濕傳導(dǎo)：坯體在干燥過程中，由于表面水分的蒸發(fā)，在其表面與內(nèi)部之間形成了水分濃度差，因此在坯體厚度的方向上有一個(gè)水分濃度梯度，由此引起水分的移動(dòng)。水分從坯體內(nèi)部移動(dòng)到表面，主要是靠擴(kuò)散滲透和毛細(xì)管力的作用來進(jìn)行的。因?yàn)樗值臄U(kuò)散及移動(dòng)速度與水分濃度梯度成比例，所以這種現(xiàn)象稱為濕傳導(dǎo)，又叫濕擴(kuò)散。
(2)熱濕傳導(dǎo)：使用輻射熱或高溫?zé)峥諝飧稍锱黧w時(shí)，由于坯體的導(dǎo)熱性較差，或者由于坯體表面水分蒸發(fā)時(shí)需要吸收大量的熱量，往往造成坯體的內(nèi)、外溫度不同，在坯體的厚度方向上產(chǎn)生溫度梯度，由于坯體內(nèi)的溫度梯度而引起水分移動(dòng)的現(xiàn)象稱熱濕傳導(dǎo)，也叫熱擴(kuò)散。產(chǎn)生熱擴(kuò)散的原因可由毛細(xì)管現(xiàn)象來解釋。水的表面張力是隨溫度的增加而減小的，毛細(xì)管兩端存在溫差，導(dǎo)致兩端的表面張力不同，從而產(chǎn)生水分移動(dòng)，由表面張力較小處向表面張力較大處移動(dòng)，即由熱端向冷端移動(dòng)。因此熱擴(kuò)散的方向與熱流的方向是一致的。

干燥特性
(1)加熱階段：坯體置于干燥介質(zhì)(熱空氣)中，坯體表面被加熱，水分蒸發(fā)速度很快地增大。但由于該階段時(shí)間很短，除去的水量不多。
加熱階段應(yīng)防止黏土制品表面上凝聚水分，因?yàn)檫@樣會(huì)使其強(qiáng)度(結(jié)合性)下降，并且產(chǎn)生的應(yīng)力可能使制品中出現(xiàn)開裂現(xiàn)象。最有效的加熱方法是制品在成型以前用蒸汽加熱黏土坯料，這不但可以縮短干燥時(shí)間，還可降低坯體中的應(yīng)力，提高制品質(zhì)量。也可以在相對(duì)濕度高的介質(zhì)中利用紅外線輻射來加熱制品。
(2)恒速干燥階段：當(dāng)坯體內(nèi)部水分移動(dòng)速度(內(nèi)擴(kuò)散速度)等于表面水分蒸發(fā)速度(亦等于外擴(kuò)散速度)，坯體表面維持濕潤狀態(tài)。干燥介質(zhì)傳給坯體表面的熱量等于水分汽化所需的熱量，坯體表面溫度不變，等于介質(zhì)的濕球溫度。此時(shí)，干燥速度穩(wěn)定，故稱恒速干燥階段。在這一階段，是自由水(非結(jié)合水)進(jìn)行蒸發(fā)，坯體會(huì)產(chǎn)生體積收縮，并往往產(chǎn)生能使坯體成為廢品的收縮應(yīng)力。干燥過快，坯體容易變形、開裂。恒速干燥階段結(jié)束時(shí)，物料水分降低到臨界值。此時(shí)盡管物料內(nèi)部可能仍有自由水，但在表層內(nèi)已為結(jié)合水。到達(dá)臨界點(diǎn)后，表層停止收縮，再繼續(xù)干燥時(shí)僅增加坯體內(nèi)的孔隙，因此恒速干燥階段是干燥的重要階段。
干燥速度(蒸發(fā)速度)與坯體表面和周圍介質(zhì)的水蒸氣濃度差、分壓差、溫度差有關(guān)，也與坯體表面的空氣速度有關(guān)(增大坯體表面的氣流速度可以使氣膜阻力下降)。
(3)降速干燥階段：進(jìn)入降速干燥階段，坯體含水率減少，內(nèi)擴(kuò)散速度小于表面水分蒸發(fā)速度及外擴(kuò)散速度，表面不再維持濕潤狀態(tài)，干燥速率逐漸降低。此階段，物料溫度開始逐漸升高，由于是排出結(jié)合水，坯體不產(chǎn)生體積收縮(有時(shí)略有收縮)，不會(huì)產(chǎn)生干燥廢品。降速階段的干燥速度，取決于內(nèi)擴(kuò)散速率，故又稱內(nèi)擴(kuò)散控制階段，此時(shí)坯體的結(jié)構(gòu)、形狀、尺寸等因素影響著干燥速率。
(4)平衡階段：當(dāng)坯體干燥到表面水分達(dá)到平衡水分時(shí)，干燥速度降為零。此時(shí)，坯體與周圍介質(zhì)達(dá)到平衡狀態(tài)。平衡水分的多少與坯體材料性質(zhì)和周圍介質(zhì)的溫度和濕度有關(guān)，用吸附等溫線表示。

干燥工藝,陶瓷生產(chǎn)

久久久久國產精品_五月天亚洲综合在线_91在线亚洲第一区精品_在线视频永久免费网站

陶瓷生產(chǎn)工藝——干燥
