陶瓷材料抗張強度測試方法
發布時間：
2023-05-31 16:22
來源：
定義
常溫抗張強度（tensile strength at room temperature），在常溫狀態下，材料抵抗張力破壞的能力，即在單位面積上試樣能承受的最大張應力。
測試原理
根據彈性理論，在圓柱試樣的直徑方向施加兩個方向相反的沿著試樣長度均勻分布的集中載荷，在承受載荷的徑向平面上產生與該平面垂直的左右分離的均勻拉伸應力，隨著這種應力的逐漸增加，最終引起拉伸斷裂(見圖1)。

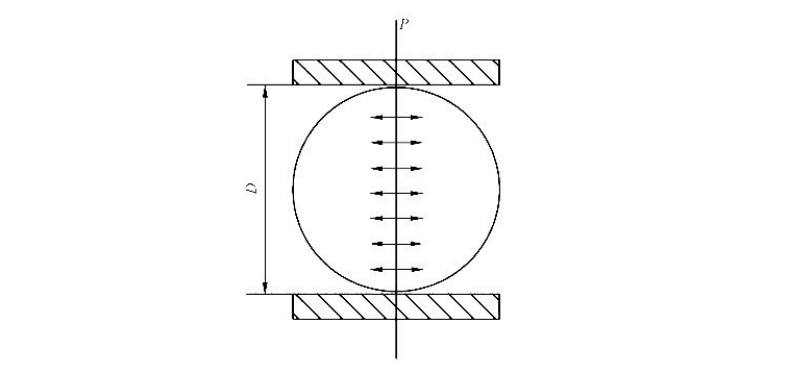

圖1 試驗原理圖
標引符號說明：
P——載荷；
D——圓柱試樣的直徑。
測試設備
1.壓力試驗機：示值誤差范圍在-1%～1%。
2.游標卡尺：精度為0.02 mm。
3.游標萬能角度尺：范圍0°～320°，精度0.02°。
4.百分表：范圍0 mm～10 mm；精度0.01 mm。
5.干燥箱：能在110 ℃±5℃溫度下工作，也可使用能獲得相同檢測結果的微波、紅外或其他干燥系統。
6.磨片機、水平檢測臺、百分表架。
測試樣品
1.樣品數量及尺寸
圓柱體試樣10件，直徑D為20 mm±2 mm，長度L為20 mm±2 mm(陶器試樣直徑D為50 mm±5 mm，長度L為50 mm±5 mm)。
2.樣品制樣
試樣應采用該材料在實際生產中相同的工藝制成。
精度
1.把試樣放在水平檢測臺上，移動百分表測定兩端面不平行度，兩端面不平行度允許偏差±0.2 mm。將試樣上下端倒置，重復以上操作，見圖2。
' fill='%23FFFFFF'%3E%3Crect x='249' y='126' width='1' height='1'%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)

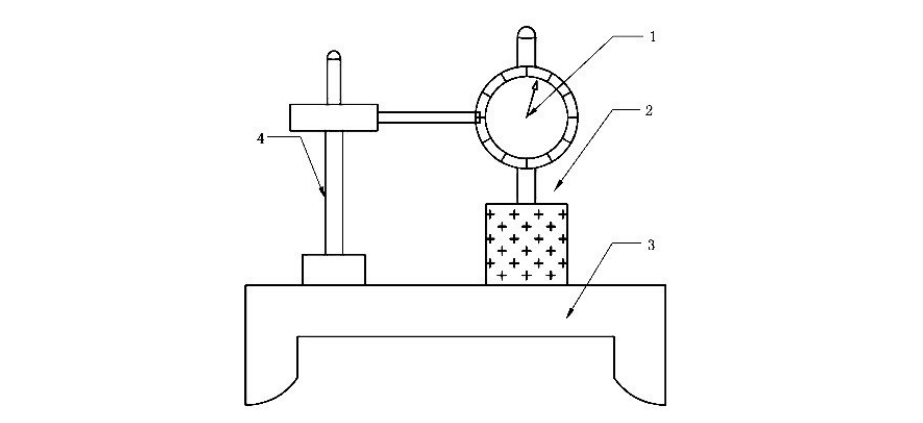

圖2 試樣端面不平行度檢查方法示意圖
標引序號說明：
1——百分表；
2——試樣；
3——水平檢測臺﹔
4—百分表架。
2.試樣應沿縱向研磨，使磨痕平行于拉伸應力方向。將試樣豎立放置于水平檢測臺上，用游標萬能角度尺緊貼試樣垂直側邊，測定其軸線偏斜角度，允許偏差±1°，見圖3。

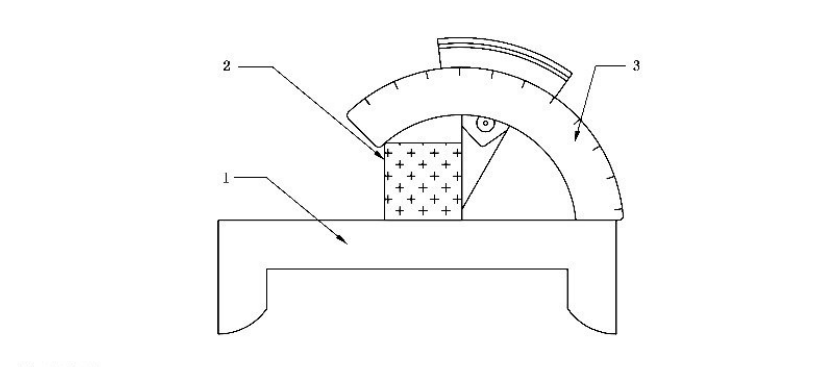

圖3 試樣軸向偏差檢查方法示意圖
標引序號說明：
1——水平檢測臺﹔
2——試樣；
3——游標萬能角度尺。
測試前處理
將符合測試要求的試樣清洗干凈，放在110 ℃±5 ℃的干燥箱中干燥3 h，放入裝有硅膠的干燥器內冷卻至室溫，測量記錄試樣的直徑和長度。
測試步驟
1.按試驗機操作規程，選擇量程，調校儀器，并將兩壓板校驗平行。
2.試樣橫放在加壓板正中，兩母線與加壓板之間墊襯厚為1 mm 的草紙板。
3.以400N/s(陶器以2000N/s)的速度均勻加載直至試樣破碎，記錄壓力試驗機指示的最大載荷。
試驗數據計算
式中：
σt——抗張強度，單位為牛每平方毫米(N/mm2) ；
P——試樣破壞時的壓力值，單位為牛(N)；
D——圓柱試樣的直徑，單位為毫米；
L——圓柱試樣的長度，單位為毫米。
