瓷絕緣子品檢一般試驗方法
2022-12-15 11:10
來源：
一
外觀與尺寸檢查
1、外觀檢查
外觀檢查以目力觀察方法進行，必要時使用量具，如絕緣件表面有細小氣泡或顏色不均而不能判斷絕緣體是否良好時，應選出具有上述缺陷的代表性產品進行剖面檢查或作孔隙性試驗，如剖面檢查發現瓷質不致密（有大量氣孔）或有滲透現象時，則具有這種缺陷的產品為不符合標準。
2、尺寸檢查
檢查時應采用游標卡尺、直尺等標準量具或特制量具進行測量。量具的精確度一般應不低于0.5mm。對于尺寸偏差要求比較精確的產品，應采用精度相適應的量具。
檢查爬電距離時，應采用不會伸長的膠布帶（或金屬絲），在試品兩電極間，沿絕緣件表面（包括瓷件表面的半導體釉層部分，但不包括導電性膠合劑，如水泥膠合劑）量得的最短距離。由多個絕緣件組成的產品，則為其各絕緣件最短距離的總和。
二
形狀和位置偏差檢查
1、端面平行度檢查

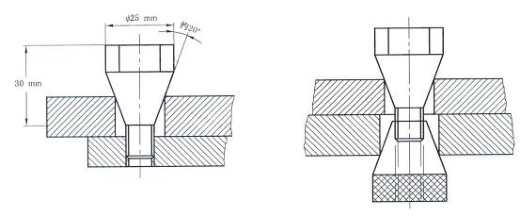

測量時，將試品直立安裝在旋轉平臺中心，平臺表面與旋轉軸線應垂直（見圖1）。檢查支柱絕緣子時，用圓錐形螺釘（見圖2）固定，頂端端面上用圓錐形螺釘將一塊厚度（不小于15mm）均勻的圓板同心地固定在安裝孔上，旋轉平臺一周，用千分表測量圓板上直徑為250mm（戶內支柱絕緣子為100mm）處表面至支架橫梁間的距離（即圖1中A的距離），計算其最大值與最小值之差即為端面平行度。
注：如產品標準未注明測量部位尺寸時，在產品上的實際測量值應換算為Φ250mm（戶內支柱絕緣子為Φ100mm）處的數值。對于未裝配附件的絕緣件（包括瓷套或瓷板類），則置于平臺中心，直接測量絕緣件上端表面至支架橫梁間的距離。
p——端面平行度；
h——樣品高度。

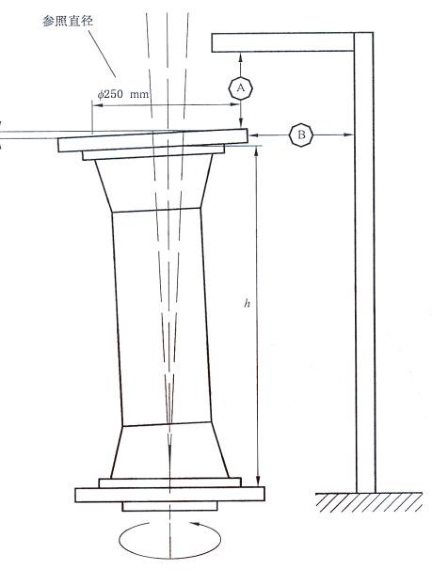

圖1 端面平行度及孔中心圓最大偏移檢查
圖2 圓錐形螺釘示意圖
2、平面度檢查

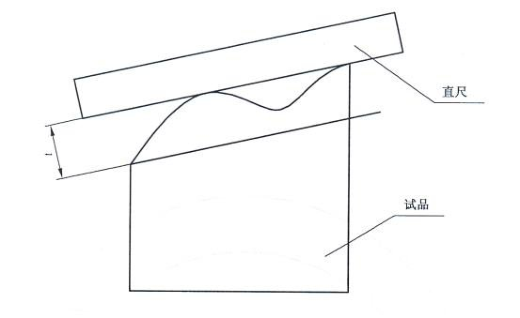

測量時，用刀口尺或直尺與被測試品表面直接接觸，并使兩者之間的最大間隙為最小，用厚薄規（塞尺）測量最大間隙，在表面上各點測量中的最大間隙為試品表面的平面度，如圖3所示。
圖3 平面度檢查
3、孔中心圓軸線間最大偏移檢查
測量時，試品按規定安裝好。旋轉平臺一周。用千分表測量圓板柱面至支架間的距離（即圖1中B的距離），計算其最大值與最小值之差的一半即為孔中心圓軸線間最大偏移。也可以采取絕緣子上附件與下附件軸線偏移檢查的試驗方法。

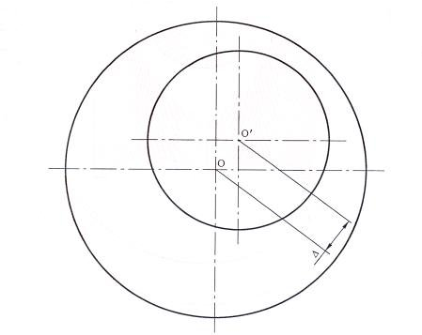

檢查時，將下附件置于劃線平臺上（平臺作為基準面），然后用劃線針找出上、下附件的中心位置，測量OO′兩點的距離Δ（圖4），Δ值即為孔中心圓軸線間的偏移。
圖4 上附件與下附件軸線位置度檢查
4、軸線直線度檢查

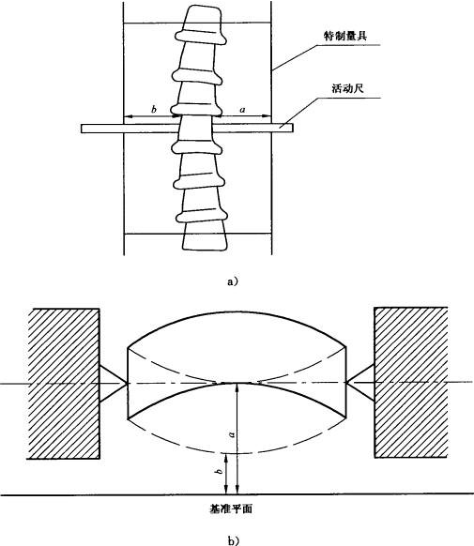

測量時，將試品安裝在特制的量具中（圖5a）），或安裝在平行于基準平面的兩頂尖（或卡頭）連線之間，頂尖頂在試品端面中心（圖5b）），然后將絕緣子轉動一周，在沿垂直于軸線的截面圓周上測量與基準平面間的距離a與b，并沿軸線方向進行多點測量，取所測兩間距之差的一半（（a—b）/2）的絕對值中的最大值即為軸線直線度。
圖5 軸線直線度檢查
5、傘緣變形度檢查

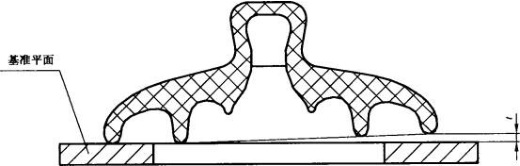

檢查針式、盤形懸式絕緣子的傘緣變形度時，將試品自由地放在一中空平臺上（圖6平臺作為基準平面），用厚薄規（塞尺）測量傘緣與平臺之間的最大間隙，此間隙即為傘緣變形度。
圖6 傘緣變形度檢查
6、圓度檢查
檢查時，測量垂直于軸線的同一截面上任意兩個直徑方向的最大直徑與最小直徑，其差值的一半作為圓度測量的近似值。
7、安裝孔的角度偏移檢查

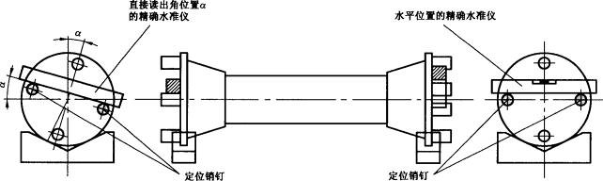

將絕緣子水平放置，必要時可使用V形塊。將具有精確機加工光柄的螺釘旋入端部附件的螺孔中。在端部附件是光孔的情況，應使用錐柄螺栓。在一端使用一個精確的酒精水準儀，在另一端使用一個直接讀數酒精水準儀，緊固孔的相對角度位置的測定如圖7所示。
圖7 安裝孔角度偏移測量

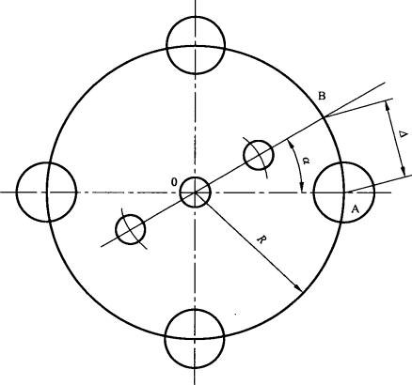

也可以采用劃線法進行測量。檢查時將下附件置于劃線平臺上（平臺作為基準面），在上附件二安裝孔連心線的方向，取OB=R（R為下附件安裝孔中心圓的半徑）畫圓，與連心線相交于B點，然后將B點用吊線方法，投影到下附件上，測量AB兩點的距離Δ，利用R與Δ值計算出偏移角度a值（圖8）。
圖8 劃線法測量安裝孔角度偏移
8、粗糙度檢查
粗糙度檢查可以采用粗糙度測量儀器進行測量，或建立同材質的標樣比照判斷。
9、形狀和位置偏差的其他檢測方法
本標準規定以外的檢測方法，如能獲得等效的測量結果，也允許采用。
三
孔隙性試驗
1、試塊準備

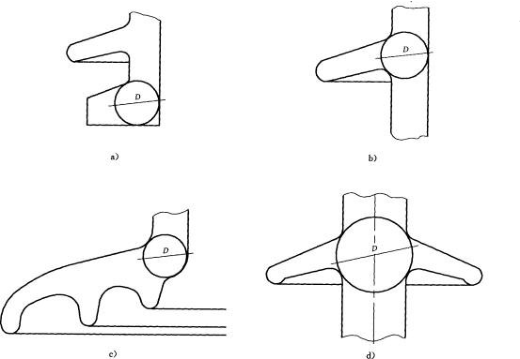

試塊應從絕緣件最厚部分取下，并含有最厚部分的中心部分，最厚部分截面內接圓直徑D如圖9所示。有釉部分表面積應不大于試塊表面積的50％。
圖9 絕緣件最厚部分的示例
2、試驗溶液制備
在100g工業用乙醇中，加入1g品紅配制而成。
3、試驗程序
試驗時，將試塊置于盛有試驗溶液的特制容器中，施加壓力不低于20×106Pa，持續時間與壓力（Pa）乘積不應小于180×106h·Pa。
4、結果判定
試驗完成后，取出試塊，清洗后干燥，然后擊碎，觀察其新斷面有無滲透現象。由于取樣時所引起的微小裂紋而形成的染色現象不應視為滲透。
四
溫度循環試驗
1、試驗用水
試驗用的熱水和冷水應足夠多，使在浸入試品后，水溫的變化不致在2K以上。冷水與熱水之溫度差應按產品標準規定調整好，容器內各部位的水溫應均勻一致，熱水溫度應不低于60℃。
2、試驗程序

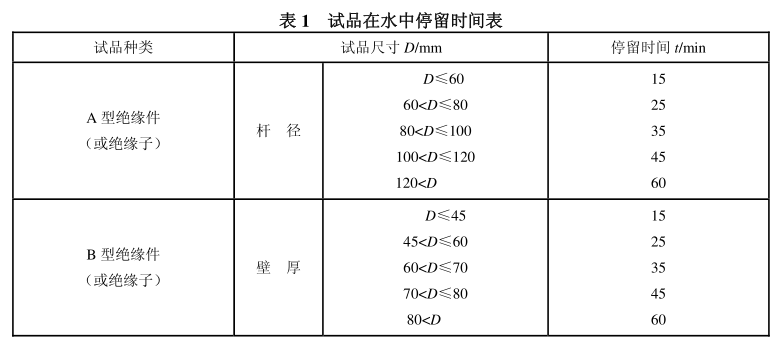

試驗時，試品的表面溫度應接近于試驗環境溫度。先將試品完全浸入熱水中，在熱水中停留t分鐘，再將其取出，并在30s的時間內（如大型試品達不到此要求，亦應盡可能快）完全浸入冷水中，保持相同時間。從熱到冷的過程算作一次循環，循環次數按產品標準規定。在水中停留的時間t與試品的厚度和桿徑的關系列于下表1。
3、結果判定
試驗完成后，檢查試品有無損壞，然后按產品標準規定對B型絕緣件（或絕緣子）進行1min工頻火花電壓試驗或1min工頻耐受電壓試驗；對A型絕緣件進行10s的額定機械破壞負荷的60％機械試驗檢驗絕緣體是否損壞。
