簡述高壓開關、高壓斷路器、高壓熔斷器的安裝與選擇
發布時間：
2021-03-30 14:43
來源：
一、高壓隔離開關的安裝
高壓隔離開關主要用于隔離高壓電源，以保證其他設備和線路的安全檢修。隔離開關沒有滅弧裝置，所以不能帶負荷操作，否則可能發生嚴重的事故。隔離開關按極數可分為單極和三極；按裝設地點分為戶內和戶外；按電壓分為低壓和高壓。
戶內三極隔離開關由開關本體和操作機構組成；常用的隔離開關本體有GN型等，操作機構為CS6型手動操作機構等。

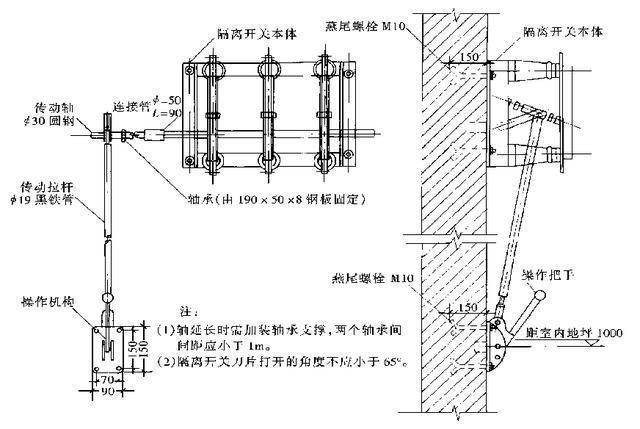

戶內高壓隔離開關安裝示意圖
二、高壓負荷開關的安裝

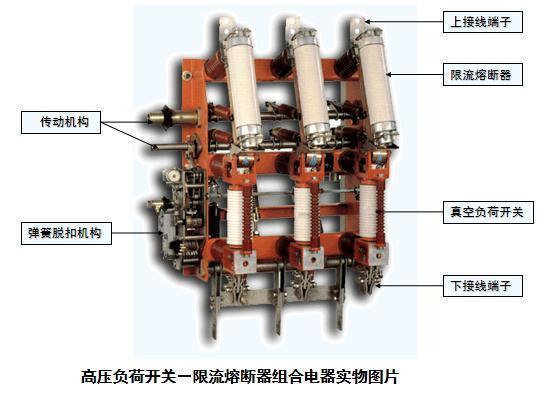

高壓負荷開關具有簡單的滅弧裝置，專門用在高壓裝置中通斷負荷電流，但因滅弧能力不夠，故不能切斷短路電流。高壓負荷開關必須和高壓熔斷器串聯使用，短路時由熔斷器切斷短路電流。

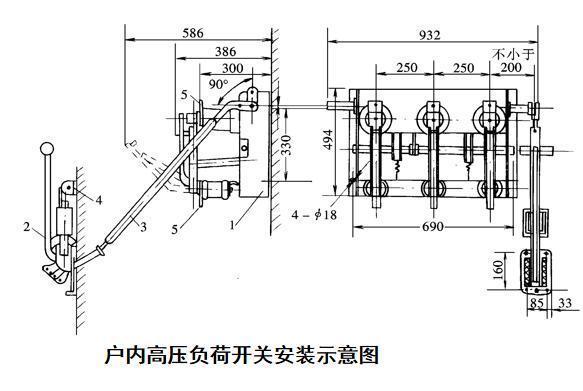

常用的戶內負荷開關有FN2型和FN3型。如FN2-10R型負荷開關，帶有KN1型熔斷器，其常用的操作機構有手動的CS4型或電動的CS4-4T型等。戶內負荷開關的安裝如下圖所示。
三、高壓斷路器的安裝
高壓斷路器是電力系統中最重要的控制保護設備。正常時用以接通和切斷負載電流。在發生短路故障或嚴重過負載時，在保護裝置作用下自動跳閘，切除短路故障，保證電網的無故障部分正常運行。

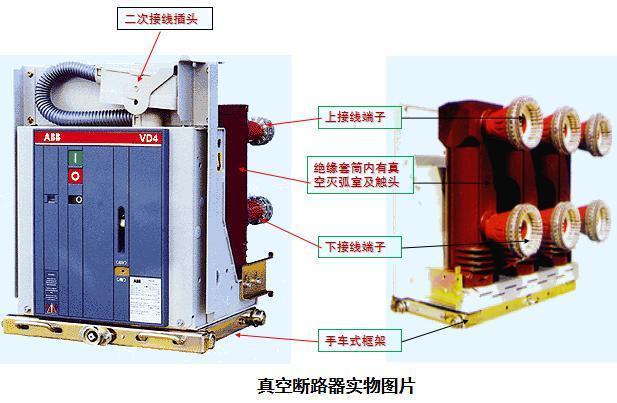

高壓斷路器按其采用的滅弧方式不同可分為：油斷路器、空氣斷路器、六氟化硫斷路器、真空斷路器等。其中使用最廣泛的是油斷路器，在高層建筑內則多采用真空斷路器。高壓斷路器分為戶外式和戶內式。
四、高壓熔斷器的安裝

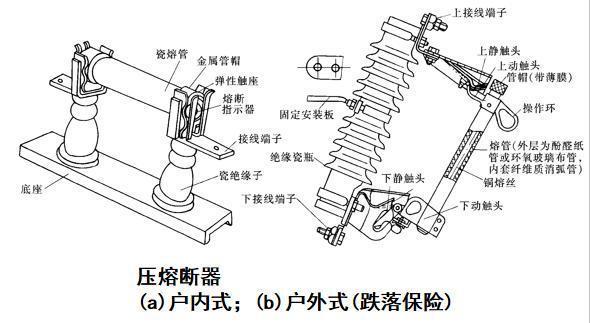

高壓熔斷器主要用作高壓電力線路及其設備的短路保護。按其使用場所不同可分為戶內式和戶外式，在6-10kV系統中，戶內廣泛采用RN1、RN2型管式熔斷器，戶外則廣泛采用RW4等跌落式熔斷器。

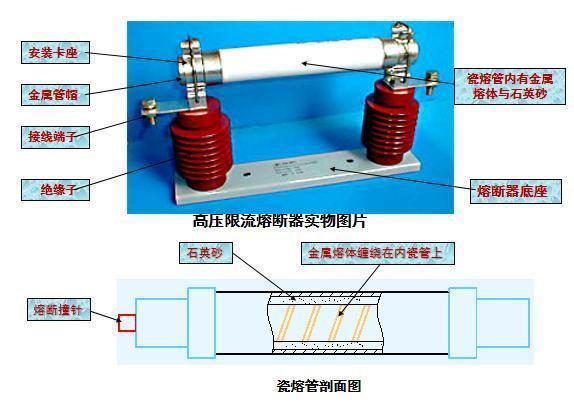

RN型高壓熔斷器安裝比較方便，安裝時根據底座的固定要求，用螺栓牢固地裝在已固定好的構架上，再根據電路的連接要求，把高壓進線和出線與接線端子可靠的連接。
RW型高壓熔斷器的安裝高度和安裝尺寸可根據設計圖紙確定，其轉動部分應靈活，熔管跌落時不應碰及其他物體而損壞熔管。
