窯爐用測溫錐介紹
發布時間：
2024-07-17 08:39
來源：
測溫錐主要包括兩種常見的類型：賽格爾錐和奧頓錐。賽格爾錐，是德國人H·賽格爾在1885年研制的，并從1886年開始廣泛使用。奧頓錐的起源于1896年，由美國人愛德華·奧頓于1896年研制成功。測溫錐已有100多年歷史，對于世界陶瓷、耐火等行業的發展，有著巨大的貢獻。
相關定義
標準測溫錐 pyrometric reference cone
具有規定的形狀、尺寸和一定組成的截頭斜三角錐體，當其按規定條件安裝和加熱時，能按已知方式在規定的溫度彎倒。
標準溫度 reference temperature
彎倒溫度 temperature of collape
當安插在錐臺上的標準測溫錐在規定的條件下按規定的升溫速率加熱時，其頂部彎倒至錐臺面時的溫度。
導向棱 guiding edge
測溫錐受熱彎倒時朝向的一根棱，也是測溫錐中最短的一根棱。
尺寸形狀
錐的尺寸形狀分別如表1、圖1所示。

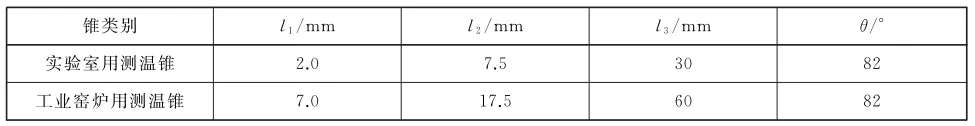

表1 實驗室用測溫錐和工業窯爐用測溫錐的尺寸及角度

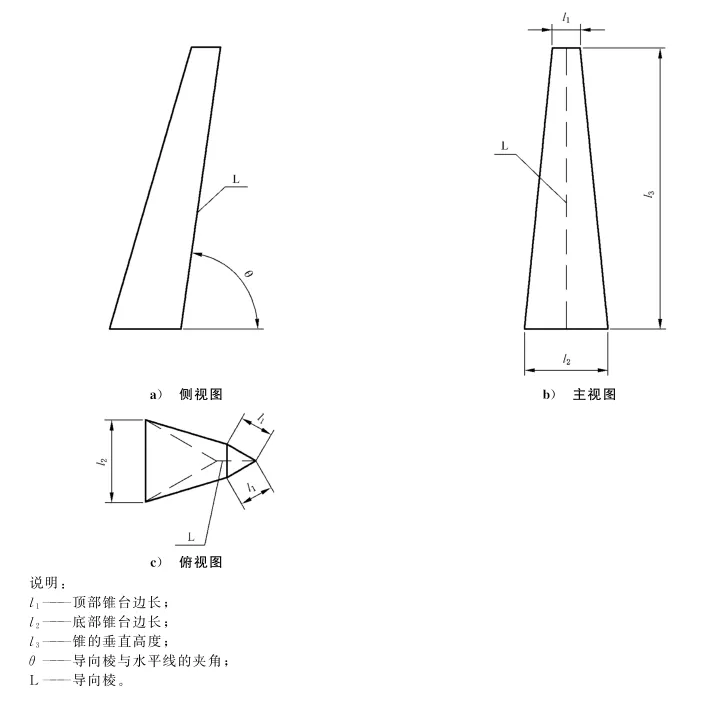

圖1 測溫錐示意圖
測溫錐安裝
當安裝測溫錐時，測溫錐應底部平放，導向棱與水平線的夾角應為82°±1° ，如圖 1 所示。
測溫錐彎倒形態
當溫度按規定的升溫速率升高到一定溫度時，測溫錐開始朝導向棱L方向傾倒。隨著溫度的升高，傾倒加劇，到標準溫度時，測溫錐頂部錐臺正好與底部齊平，如圖2所示。

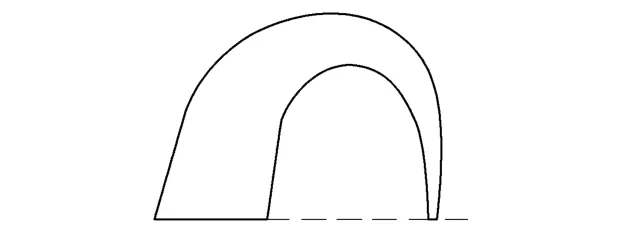

圖2 標準測溫錐在標準溫度時的彎倒形態示意圖
標準溫度
測溫錐的錐號用 CN 表示，CN 代表“中國”英文名稱兩個音節的首字母。規定的錐號及對應的標準溫度見表2 。

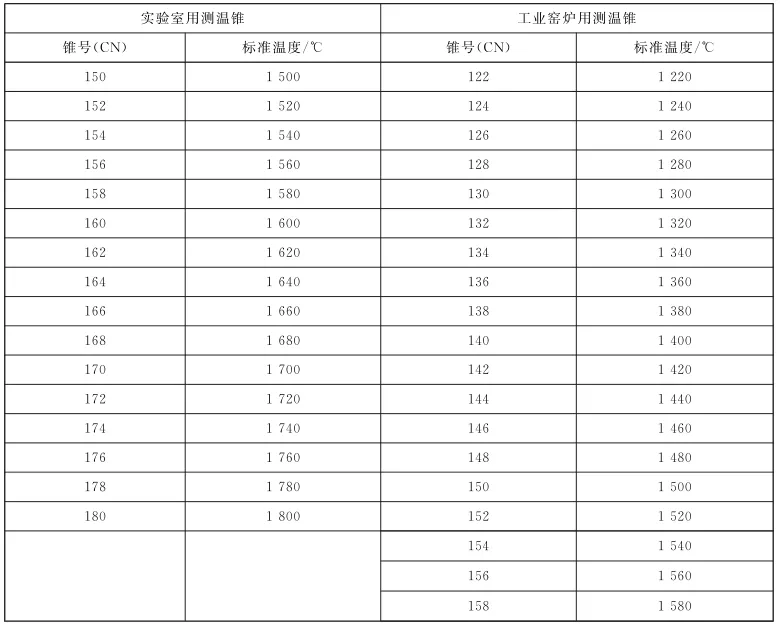

表 2 實驗室用測溫錐和工業窯爐用測溫錐的具體錐號和標準溫度對應表
任一個測溫錐的彎倒溫度與其對應錐號的標準溫度之間的允許誤差為：實驗室用測溫錐為±5℃; 工業窯爐用測溫錐為±6℃。
升溫速率
對于實驗室用測溫錐，每支測溫錐都應以2.5 ℃/min升溫速率加熱至它的彎倒溫度。
對于工業窯爐用測溫錐，每支測溫錐在室溫至低于其標準溫度200 ℃的范圍內，應按8℃/min~10℃/min升溫速率加熱，然后按2.5℃/min升溫速率加熱至它的彎倒溫度。
