— 新聞動態(tài) —
精誠一意，格致創(chuàng)新
堇青石-莫來石窯具
發(fā)布時間：
2024-06-29 09:05
來源：
高性能的窯具材料應(yīng)該具有優(yōu)良的常溫力學(xué)性能、較好的高溫性能和較高的抗熱震性能。莫來石雖然具有較高的常溫力學(xué)性能，較高的耐火度和荷重軟化溫度，抗化學(xué)侵蝕性和抗蠕變性較好，但熱膨脹系數(shù)偏高，從而導(dǎo)致導(dǎo)致了莫來石質(zhì)材料抗熱震性不佳，限制了其在窯具中的應(yīng)用；堇青石膨脹系數(shù)小，具有較好的抗熱震性，熱穩(wěn)定性、體積穩(wěn)定性和化學(xué)穩(wěn)定性均好，使用時不易變形，但力學(xué)性能不高，常溫時抗折強度不足100MPa，耐火度也較低，只能在低于1300℃范圍適用，并且堇青石的燒成溫度范圍狹窄，只有 50℃左右，也限制了其在窯具中的應(yīng)用。
因此，為兼顧材料的力學(xué)性能、高溫性能及抗熱震性能，將堇青石與莫來石進行復(fù)合是提高材料性能的最有效的措施之一。同時由于堇青石的膨脹系數(shù)小于莫來石的膨脹系數(shù)，兩者的膨脹系數(shù)失匹配，在兩相界面形成的微韌裂紋能將堇青石和莫來石兩者的優(yōu)點互補，提高堇青石-莫來石窯具材料的熱穩(wěn)定性能。
傳統(tǒng)制備方法
①一步燒成法：采用高鋁熟料，用堇青石質(zhì)結(jié)合劑制備堇青石-莫來石窯具材料。即按堇青石理論化學(xué)組成，選擇合適的原料進行配比，使其在燒成過程中產(chǎn)生堇青石相，從而制備出堇青石-莫來石窯具。
②二步燒成法：采用預(yù)先合成的堇青石和莫來石，利用粘土質(zhì)結(jié)合劑進行窯具制備。這樣既可以充分發(fā)揮堇青石的優(yōu)良性外，采用莫來石熟料作骨料又可避免燒成時的二次莫來石化所導(dǎo)致的體積膨脹及結(jié)構(gòu)疏松。
窯具牌號
按特點和用途的不同，窯具分為CMG1、CMG2、CMD1、CMD2等四個牌號。牌號中的前兩個字母分別為堇青石、莫來石英文單詞的首字母，第三個字母G表示高溫型，D表示低溫型，數(shù)字1表示慢燒型，2表示快燒型。
技術(shù)要求

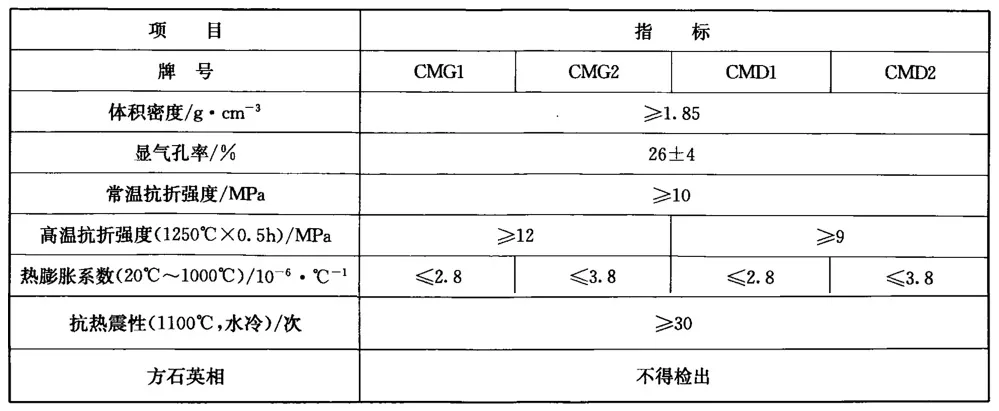

堇青石-莫來石窯具的理化指標(biāo)

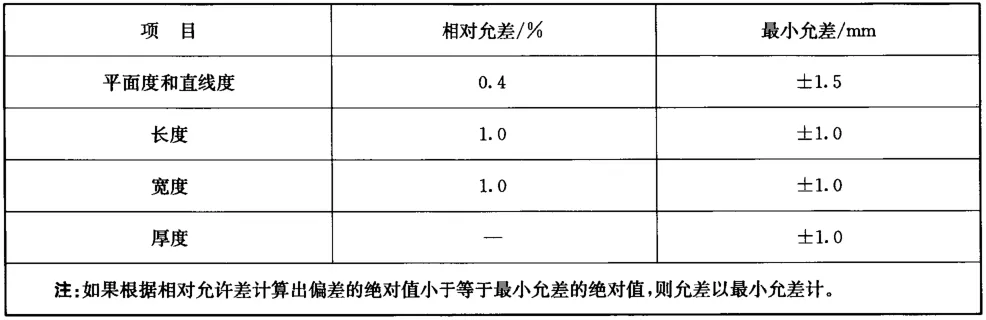

堇青石-莫來石窯具的外觀尺寸允差
堇青石,莫來石,窯具
公眾號
本網(wǎng)站已支持IPV4 / IPV6 雙向訪問
