— 新聞動(dòng)態(tài) —
精誠一意，格致創(chuàng)新
陶瓷用滑石/滑石粉
發(fā)布時(shí)間：
2024-01-15 10:30
來源：
一、定義
滑石 taIc，一種含水的鎂硅酸鹽礦物，質(zhì)軟，具滑膩感。理論化學(xué)式為Mg3(Si4O10)(OH)2或3MgO·4SiO2·H2O。
滑石粉 talc powder，滑石礦石經(jīng)機(jī)械加工而成的一定細(xì)度的粉體產(chǎn)品。
化妝品用塊滑石 talc lumps for cosmetics，用于加工生產(chǎn)化妝品用滑石粉的大塊滑石和中塊滑石。代號(hào)為HZ。
工業(yè)原料滑石 industrial material taIc，滑石原礦或原礦經(jīng)手選(或篩選〉分級(jí)后作為除化妝品用、醫(yī)藥用、食品添加劑用塊滑石外的其他工業(yè)用的各種滑石塊、滑石小粒和滑石碎屑的總稱。代號(hào)為GY。
大塊滑石 large taIc lumps，最大邊的尺寸大于200mm的滑石塊。代號(hào)為DK。
中塊滑石 middle taIc lumps，最大邊的尺寸為20mm~200mm的滑石塊。代號(hào)為ZK。
小?；?talc grain，最大粒徑小于20mm的滑石小粒，包括滑石碎屑。代號(hào)為AL。
磨細(xì)滑石粉 general talc powder，用試驗(yàn)篩篩分，試驗(yàn)篩孔徑在1000μm~38μm范圍內(nèi)、通過率在95%以上的滑石粉。
微細(xì)滑石粉 micronized talc powder，用儀器測(cè)定，粒徑在30μm以下的累積含量在90%以上的滑石粉。
超細(xì)滑石粉 ultrafine particle size talc powder，用儀器測(cè)定，粒徑在10μm以下的累積含量在90%以上的滑石粉。
二、分類
滑石根據(jù)用途劃分為化妝品用塊滑石和工業(yè)原料滑石兩類。
滑石粉依其粉碎粒度的大小，劃分為磨細(xì)滑石粉、微細(xì)滑石粉和超細(xì)滑石粉三類。
三、陶瓷用滑石粉性能要求
陶瓷用滑石粉的理化性能應(yīng)符合表1的規(guī)定。

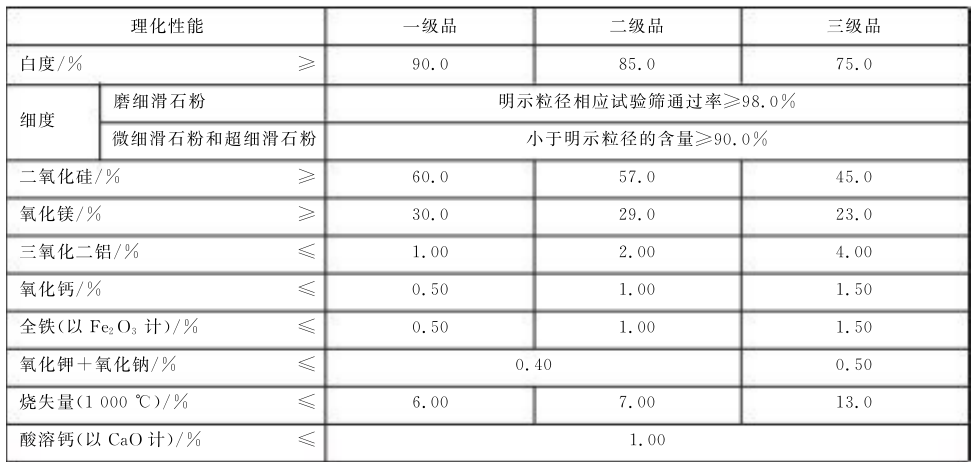

表1
四、檢驗(yàn)內(nèi)容
白度測(cè)定，按藍(lán)光白度公式計(jì)算和表示。
物理性能測(cè)定，分塊度(粒徑)、細(xì)度、水分、磁鐵吸出物等。
化學(xué)成分測(cè)定，二氧化硅、氧化鎂、三氧化二鐵、三氧化二鋁、氧化鈣、燒失量、酸溶物、水溶物、鐵鹽等。
有下列情況之一時(shí)，應(yīng)進(jìn)行型式檢驗(yàn)，檢驗(yàn)項(xiàng)目為表1所列全部項(xiàng)目。
產(chǎn)品正式投產(chǎn)或定型時(shí)；
正常生產(chǎn)時(shí)，每6個(gè)月進(jìn)行一次；
礦山資源、生產(chǎn)工藝等發(fā)生較大變化，可能影響產(chǎn)品性能時(shí)；
出廠檢驗(yàn)結(jié)果與上次型式檢驗(yàn)結(jié)果有較大差異時(shí)；
產(chǎn)品停產(chǎn)6個(gè)月以上恢復(fù)生產(chǎn)時(shí)。
五、滑石在陶瓷坯體中的作用
1.有利于實(shí)現(xiàn)低溫、快燒
滑石是較為理想的低溫快燒原料。首先它會(huì)降低陶瓷坯體的燒結(jié)溫度和瓷化溫度，滑石降低陶瓷坯體的燒成溫度來源于三個(gè)因素：
①較低的溫度下，滑石本身會(huì)發(fā)生生成頑火輝石的固相反應(yīng)，在較高溫度下滑石又可以與粘土礦物反應(yīng)生成堇青石。這些反應(yīng)的發(fā)生促進(jìn)了物質(zhì)遷移與擴(kuò)散，甚至形成反應(yīng)邊，這無疑有利于燒結(jié)的進(jìn)行；
②較高溫度下滑石中氧化鎂的強(qiáng)助熔作用；
③高溫生成的含氧化鎂的玻璃相，其表面張力大，粘度也較小，這個(gè)因素將使以粘滯流動(dòng)機(jī)理的燒結(jié)反應(yīng)容易進(jìn)行。
其次，滑石有利于縮短燒成周期，這是因?yàn)椋?/span>
①滑石本身的含水量少，揮發(fā)份低，燒失量通常在5%以下；
②滑石本身不是塑性原料，引入它有利于干燥；
③滑石本身不含有機(jī)物，減少了氧化揮發(fā)的燒成時(shí)間；
④滑石本身生成的頑火輝石的膨脹系數(shù)在8×10-6/℃以下，與粘土礦物反應(yīng)生成的堇青石的膨脹系數(shù)更小，為2×10-6/℃以下。這些都是有利于縮短燒成周期。綜合所述，滑石是實(shí)現(xiàn)低溫快燒的較為理想的原料。
2.提高陶瓷坯體的機(jī)械強(qiáng)度
滑石提高陶瓷坯體機(jī)械強(qiáng)度的作用主要源于其中氧化鎂助熔作用產(chǎn)生的玻璃相，這是因?yàn)樵诓ＡЫM成對(duì)玻璃抗壓強(qiáng)度以及玻璃硬度的影響排名順序中，MgO的組成占據(jù)前幾的位置，而且對(duì)玻璃彈性也有有利的影響（這是由于Mg2+離子的半徑小、電荷較多、極化能力強(qiáng)）；然而，MgO對(duì)玻璃的抗拉強(qiáng)度會(huì)有不利影響。綜合考慮，滑石對(duì)產(chǎn)品的機(jī)械強(qiáng)度（包括硬度、彈性、抗壓強(qiáng)度）有正面作用。
對(duì)于吸水率較高的陶質(zhì)坯體來說，滑石對(duì)其機(jī)械強(qiáng)度（包括硬度、彈性）的作用也應(yīng)是正面的，這是因?yàn)椋?/span>
①滑石引入氧化鎂，有利于降低共熔溫度，有利于玻璃相的生成；
②含氧化鎂的玻璃的高表面張力以及較低的粘度有利于燒結(jié)反應(yīng)的進(jìn)行；
③固相反應(yīng)生成的晶相頑火輝石與堇青石的硬度并不低，前者莫氏硬度為5~6，后者莫氏硬度為7~7.5，作為陶質(zhì)坯體骨架的晶相來說，這也有利于提高其機(jī)械強(qiáng)度；
④固相反應(yīng)本身加速物質(zhì)的遷移與擴(kuò)散，有利于燒結(jié)的進(jìn)行。
滑石,滑石粉
公眾號(hào)
本網(wǎng)站已支持IPV4 / IPV6 雙向訪問
