一 范圍



本標準規定了低壓絕緣子瓷件的技術要求、試驗、包裝和標志的一般要求。

本標準適用于直流電壓低于1000V的或交流電壓低于1000V、頻率不超過100Hz的架空電力線路、電氣裝置和設備上使用的絕緣子瓷件。

本標準不適用于在有破壞瓷及釉的介質（氣體或液體）中工作的瓷件。





二 規范性引用文件

略





三 術語



見 高壓絕緣子瓷件技術條件 中 二術語。





四 材料與工藝



低壓絕緣子瓷件按材料和工藝可分為以下兩類：

符合IEC60672-1：1995的C100硅質瓷，濕法成形制造；符合IEC60672-1：1995的C111硅質瓷，干法成形制造。





五 技術要求



5.1尺寸偏差



5.1.1干法成形瓷件的尺寸偏差

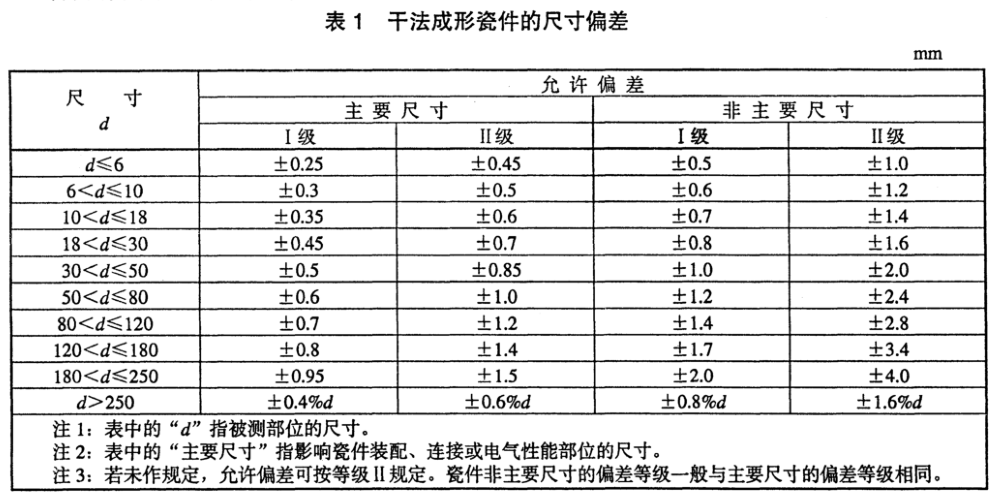

除另有規定，干法成形瓷件的尺寸偏差應符合表1的規定。

瓷件爬電距離的負偏差，不應超過表1中非主要尺寸欄規定的下偏差值，對上偏差值不作規定。



5.1.2濕法成形瓷件的尺寸偏差

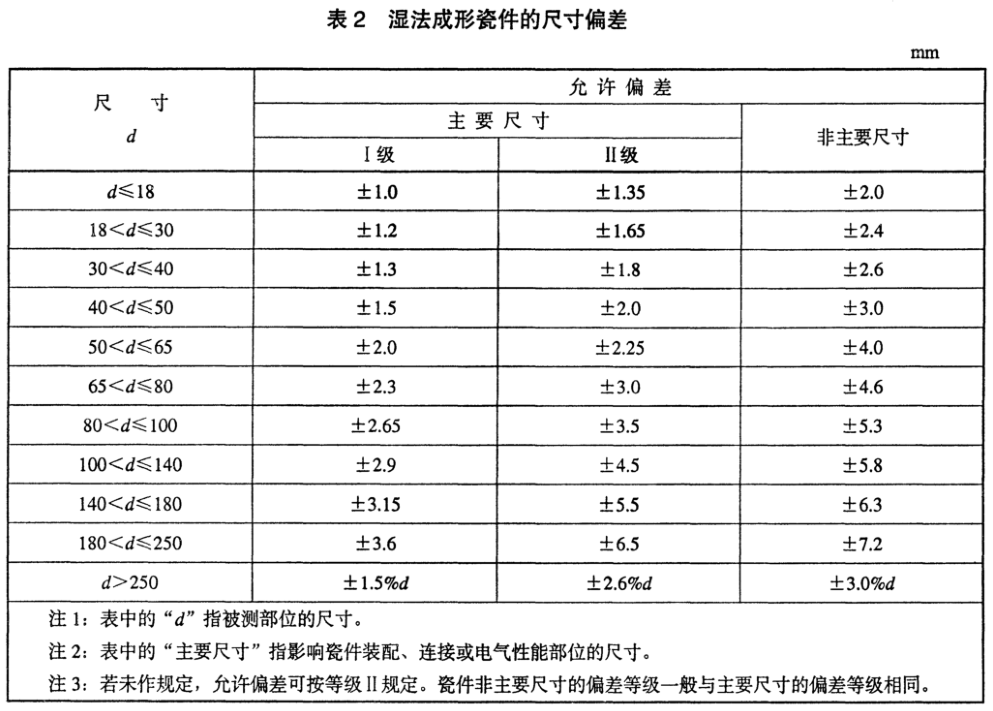

除另有規定，濕法成形瓷件的尺寸偏差應符合表2的規定。

瓷件爬電距離的負偏差，不應超過表1中非主要尺寸欄規定的下偏差值，對上偏差值不作規定。



5.2形位偏差



5.2.1平行度

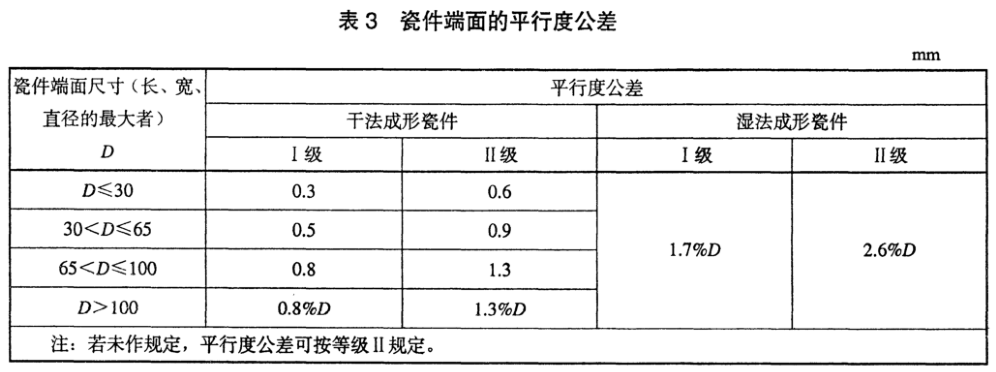

瓷件兩平行平面（兩裝安裝面或安裝平面與端面）的平行度公差應符合表3的規定。



5.2.2平面度

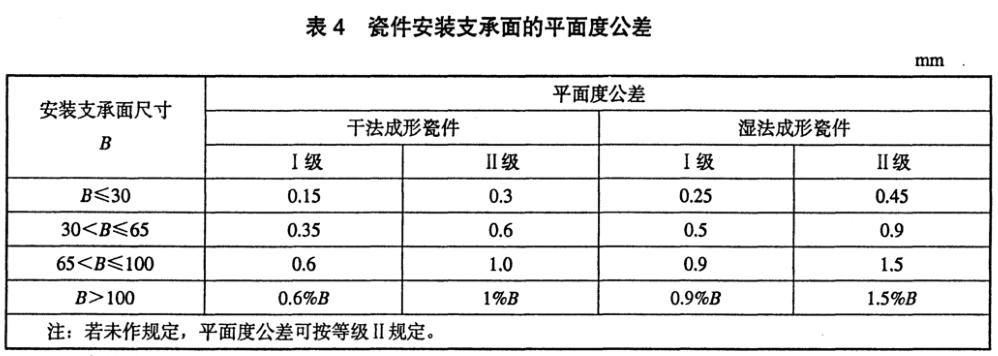

瓷件安裝支承面的平面度公差應符合表4的規定。



5.2.3直線度

管（或棒）型瓷件的軸直線度公差不應超過瓷件高度（或長度）的1％。



5.2.4圓度

5.2.4.1干法成形瓷件的圓度公差不應超過如下規定：

a）當尺寸偏差選定為表1主要尺寸等級Ｉ的瓷件，其圓度公差不應超過該表主要尺寸欄中等級Ⅱ規定的上（或下）極限偏差的絕對值。

b）當尺寸偏差選定為表１主要尺寸Ⅱ等級的瓷件，其圓度公差不應超過該表非主要尺寸欄中等級Ｉ規定的上（或下）極限偏差的絕對值。

c）若未規定偏差等級時，則按表1非主要尺寸欄中等級Ｉ的上（或下）極限偏差的規定。

5.2.4.2濕法成形瓷件不應超過（0.01d+2.5）mm（ｄ為直徑，單位為mm）。



5.2.5同軸度

瓷件的同軸度公差規定如下：

ａ）干法成形瓷件不應超過表1主要尺寸欄中等級Ｉ或等級Ⅱ規定的上（或下）極限偏差的絕對值。其尺寸按大圓直徑確定。若未規定偏差等級時，則按等級Ⅱ的規定。

ｂ）濕法成形瓷件應不超過表2主要尺寸欄中等級Ⅱ或非主要尺寸欄規定的上（或下）極限偏差的絕對值。尺寸按大圓直徑確定。若未規定偏差等級時，則按非主要尺寸欄的規定。



5.3瓷件的外觀質量



5.3.1瓷件應在規定的部位均勻地上一層光滑、發亮并堅硬的釉，釉面應無裂紋和影響其良好運行性能的其他缺陷。釉不應有顯著的色調不均現象，但因釉較薄而顏色較淺是允許的，例如在半徑較小的邊緣部位的釉面。

5.3.2瓷件表面缺陷不應超過表5的規定，且不應影響瓷件的安裝和連接。

5.3.3堆釉、折痕、壓痕的高度或深度不應超過表5的規定，刀痕和波紋的深度不應超過0.5mm，這些缺陷不計算在表5缺陷總面積內。

5.3.4瓷件的釉面針孔不應超過（瓷件總面積（mm2）/100)ｘ３個。

5.3.5瓷件焙燒支承部位不上釉面不算作缺陷，但其不上釉高度不應超過3mm。

5.3.6瓷件螺紋缺牙長度不應超過瓷螺紋總長的10％，且不應影響其配合。

5.3.7瓷件重要部位表面單個缺陷面積應不超過表5規定的單個缺陷面積的0.8倍。（瓷件的重要部位應在圖樣上注明）



5.4干法成形瓷件的吸水率

干法成形瓷件的吸水率不應超過0.8％。



5.5濕法成形瓷件的孔隙性

濕法成形瓷件的剖面應均質致密，經孔隙性試驗后不應有任何滲透現象。



5.6溫度循環試驗要求

瓷件應能耐受三次冷熱溫差為70K的溫度循環試驗而不損壞。瓷件在冷水和熱水中停留時問均為15min。



5.7干法成形低壓電器瓷件的電氣和機械性能試驗要求

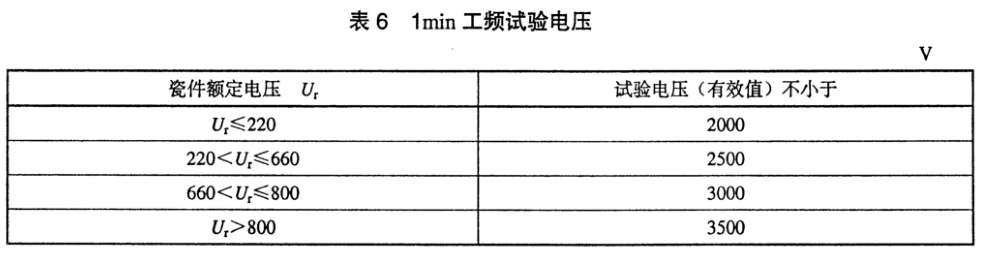

5.7.1干法成形的低壓電器瓷件，應能耐受表6規定的工頻試驗電壓1min而不擊穿或閃絡。

5.7.2干法成形的低壓電器瓷件，其絕緣電阻不應小于２MΩ。

5.7.3干法成形的低壓電器瓷件，其機械強度應符合如下規定：

ａ）試樣的沖擊彎曲強度不低于1.3kJ／m2;

ｂ）瓷件的打擊試驗的強度和次數由產品標準規定或供需雙方協議。





六 試驗方法



6.1外觀檢查

外觀檢查以目力觀察方法進行，必要時使用量具，如瓷件表面有細小氣泡或顏色不均而不能判斷絕緣體是否良好時，應選出具有上述缺陷的代表性產品進行剖面檢查或作孔隙性試驗，如剖面檢查發現瓷質不致密（有大量氣孔）或有滲透現象時，則瓷件不合格。



6.2尺寸檢查

檢查時應采用游標卡尺、直尺等標準量具或特制量具進行測量。



6.3形位公差檢查



6.3.1平行度

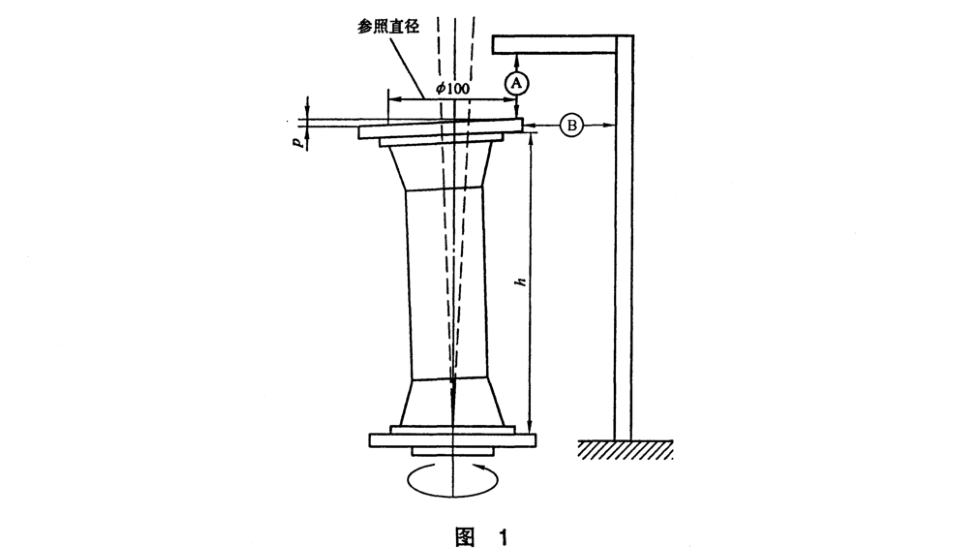

測量時，將試品直立安裝在旋轉平臺中心，平臺表面與旋轉軸線應垂直（見圖1）。頂端端面上用合適的方法將一塊厚度（不小于15mm）均勻的圓板同心地固定在試品上，旋轉平臺一周，用千分表測量圓板上直徑為100mm處表面至支架橫梁間的距離（即圖1中A的距離），計算其最大值與最小值之差即為端面平行度公差。

也可將瓷件（包括瓷套或瓷板類）置于平臺中心，直接測量瓷件上端表面至支架橫梁間的距離。

注：如產品標準未注明測量部位尺寸時，在產品上的實際測量值應換算為直徑100mm處的數值。

6.3.2平面度

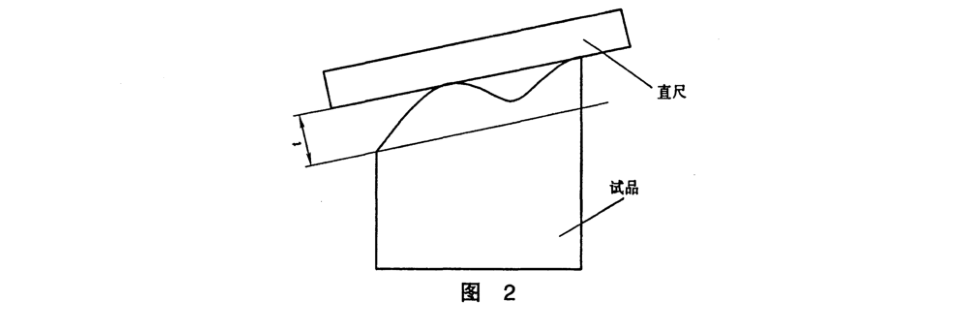

測量時，用刀口尺或直尺與被測試品表面直接接觸，并使兩者之間的最大間隙為最小，用塞尺（厚薄規）測量最大間隙，在表面上各點測量中的最大間隙為試品表面的平面度公差，如圖2所示。

6.3.3圓度

檢查時，測量垂直于軸線的同一截面上任意兩個直徑方向的最大直徑與最小直徑，其差值的一半作為圓度公差測量的近似值。

6.3.4同軸度

使用與6.3.1相同的安裝方法（見圖1）。當瓷件在平臺上轉動一周時用千分表讀取圓板外緣處與支架與支柱間的距離（即圖1中B的距離），其最大值與最小值之差的一半即為同軸度公差。也可將（例如有加工圓柱面的）瓷件置于平臺中心，當瓷件在平臺上轉動一周時直接用千分表測量瓷件與支架橫梁間的距離。



6.4溫度循環試驗

試驗程序按GB/T1001.1-2003中第24章的規定。



6.5孔隙性試驗

試驗程序按GB/T1001.1-2003中第26章的規定。



6.6吸水率試驗



6.6.1試品

試品應是從瓷件上敲下來的小塊，其重量為30g-50g，或是小型瓷件的整個瓷件的部分（應有斷裂面），試塊的上釉面（包括焙燒支承面）一般不應超過試塊表面積的30％，表面應干凈無油污，且無敲擊瓷件形成的可見裂紋。

6.6.2試驗程序

試驗時，將試塊全部浸入盛有潔凈的蒸餾水的容器內，并使水面高于瓷塊上表面50mm，試塊在水中停留24h。在前4h，水應保持沸騰，水由冷至沸騰的時間不應超過30min（此時間包括在4h內）。從第5h開始冷卻，到第24h末取出試塊。然后用擰干的濕紗布（或?yàn)V紙）吸去試塊表面的水分，并立即稱量（為保持試塊濕度，可將其置于玻璃器皿中）。然后在110℃±5℃的溫度下干燥至恒重。稱量前，試塊應放在干燥器內冷卻至周?chē)諝鉁囟?。稱量準確度為0.001g。

6.6.3實驗結果計算

瓷件的吸水率，按下式計算：吸水率=（m1-m2）/m2×100%

式中：

m1——試塊干燥前的重量，單位為ｇ；

m2——試塊干燥后的重量，單位為ｇ。

吸水率計算準確到小數點后兩位數字。瓷件吸水率以各試塊吸水率的算術平均值計算。



6.7工頻耐受電壓試驗



6.7.1試驗的一般條件

試驗的大氣條件和試驗電壓應符合GB/T16927.1的規定。

6.7.2試驗設備與裝置

試驗用變壓器的容量應不小于0.5kVA。

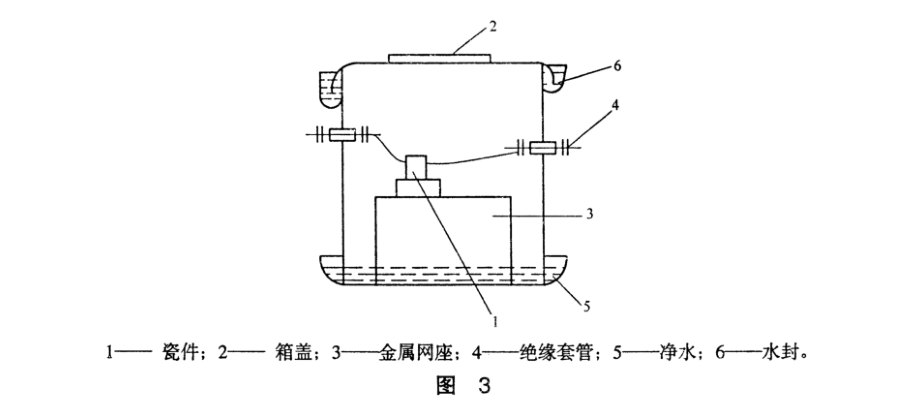

試驗用試驗箱（或者恒濕箱）的容積應不小于瓷件連同座臺所占容積的三倍，試驗裝置如圖3所示。

6.7.3試驗程序．

試驗時，試驗箱內應注以深度不小于20mm的水，蓋好箱蓋，至少停留4h，使水自然蒸發至箱內空氣相對濕度為95％±3％（必要時可適當?shù)丶訜幔瑴囟葹?0℃±５℃，然后將瓷件置于箱內的金屬網臺上（如果瓷件是安裝在電氣設備內的，可將電氣設備放入，但應將其箱殼打開），瓷件與試驗箱蓋的距離應不小于30mm。試驗電極按具體產品要求連接。瓷件在箱內停留24h。然后在相對濕度65％±15％條件下，加上工頻電壓。試驗電壓應在近似于零電壓時開始，然后以能夠讀出電壓表指針指示的速度升高至表6規定的試驗電壓，保持1min，瓷件不應被擊穿或閃絡。



6.8絕緣電阻測量



6.8.1試驗時一般條件和試驗裝置

試驗的一般條件和試驗裝置按6.7的規定。

6.8.2試驗程序

按6.7.3的規定將瓷件置于試驗箱內，并停留24h，然后在相對濕度65％±15％的條件下。用500V的高阻計或兆歐表（絕緣電阻表）測量瓷件的絕緣電阻。



6.9擊彎曲強度試驗



6.9.1試樣

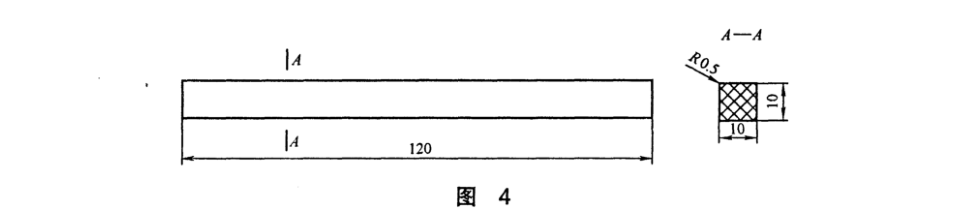

本項（對于干法成形瓷件）試驗的試樣截面為方形，其形狀和尺寸如圖4所示。

6.9.2試驗設備

采用微型沖擊強度試驗機，示值相對誤差不超過±1％，沖擊擺錘最大能量500N·mm。

6.9.3試驗程序

首先測量試樣尺寸，在中心位置測量試樣的高度與寬度，精確到0.02mm。

調整試驗機測量指針的零點。調節兩個支架之間的距離至70mm。把試樣放置在支架上，沖擊擺錘擺動面應與試樣的軸線垂直，并對準試樣的中心，將擺錘提升到最高位置鎖住，然后松開擺錘，使之自由落下，擊斷試樣。

6.9.4結果計算

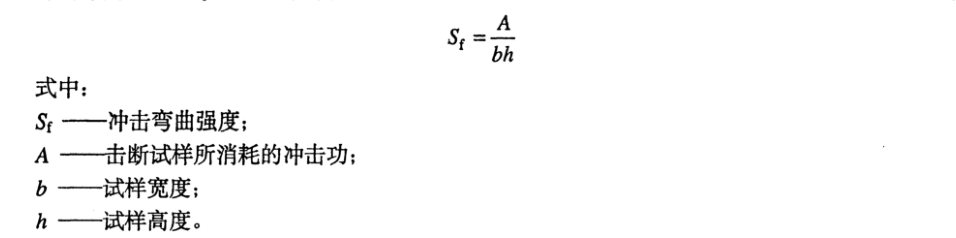

沖擊彎曲強度按下式計算：



6.10打擊試驗

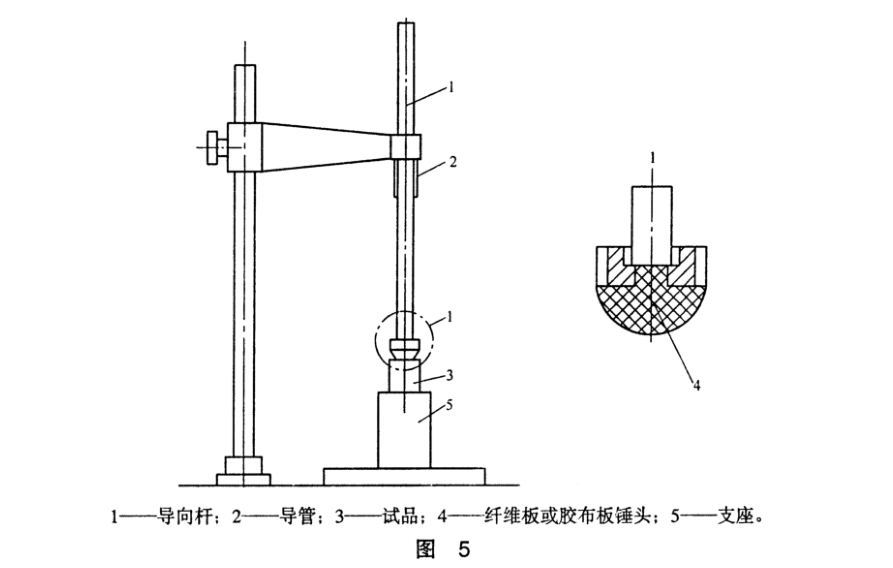

試驗應在專用的裝置上進行。該裝置應能使試品由于受落體打擊而產生沖擊壓力。試品受力點及與支座支承面間不應有軟性襯墊，落體錘頭及支座用硬質有機材料制成。試驗裝置推薦如圖5所示。

打擊試驗的強度和次數見5.7.3b）。

瓷件經試驗后，如果未破碎，或者沒有碎塊掉落和肉眼能發現的開裂，則認為通過本試驗。





七 實驗分類和項目



7.1試驗分類

瓷件的試驗分為逐個試驗、抽樣試驗和型式試驗。



7.2逐個試驗

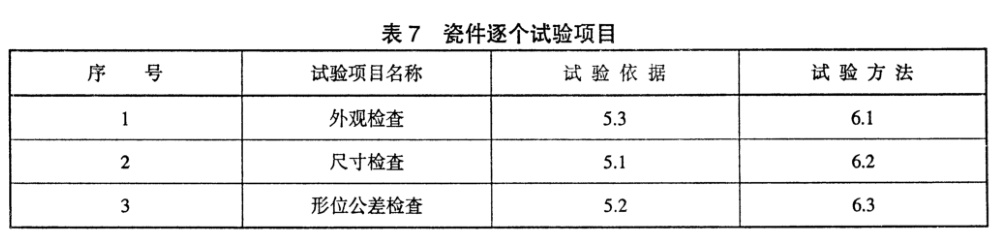

瓷件應按表７的規定逐個進行檢驗（序號2、3兩項的具體檢查項目按供需雙方協議進行），如果發現有瓷件不符合表中規定的任何一項要求，則此瓷件不符合本標準要求，應予以剔除。



7.3抽樣試驗



7.3.1抽樣規則

瓷件應按批進行驗收。以同一工藝方法制成的同一型號（規格）的瓷件算作一批，每批數量不作規定。

瓷件應按批進行抽樣試驗。抽樣試驗應在逐個試驗合格后的批中隨機抽取試品進行。抽樣規則按JB/T3384的規定，本標準采用計件二次抽樣方案。

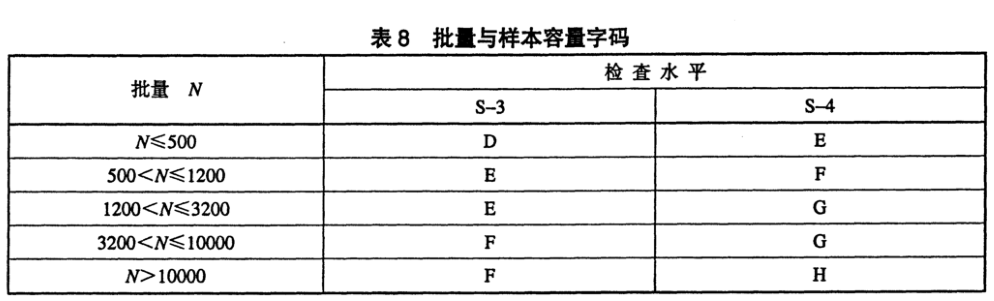

從表8批量（N）和檢查水平查出樣本容量字碼，在表9查出其樣本容量。

如無特殊規定，尺寸及形位偏差檢查采用S-4的檢查水平，其余試驗項目為S-3的檢查水平。

7.3.2抽樣方案

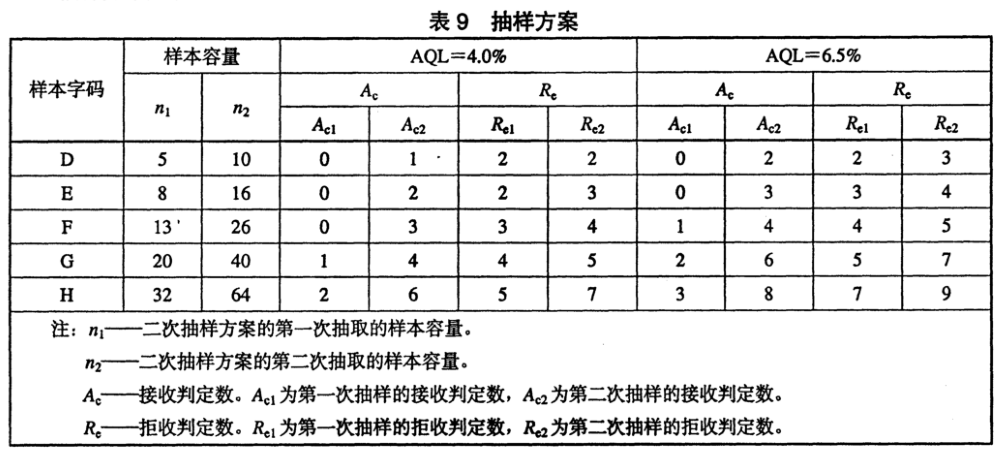

抽樣方案見表9。

如無特殊規定，尺寸及形位偏差檢查的接收質量水平（AQL）為6.5％，其余試驗項目為4.0％。

7.3.3抽樣試驗項目

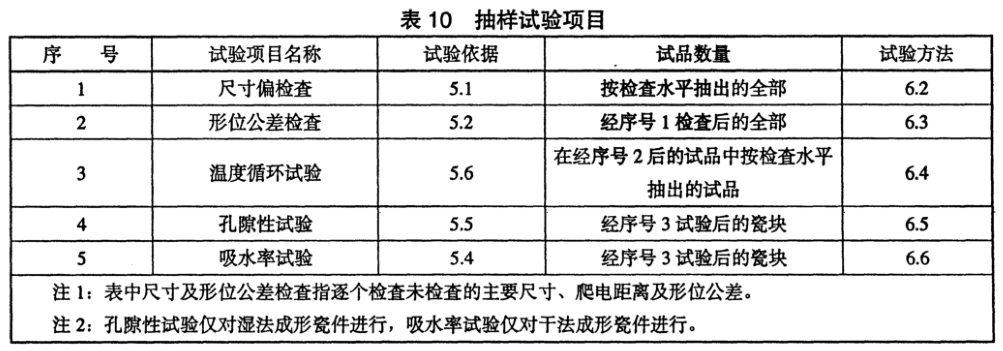

抽樣試驗項目規定于表10。

7.3.4試驗結果判斷

抽樣試驗的各項按該項的樣本容量進行試驗，試驗后按該項的接收質量水平（AQL）進行結果判斷。如果第一樣本中的不合格品數d1≤Ac1，則該項合格；若d1≥Re1，則該項不合格；若Ac1＜d1＜Re1，則應在該批中重新再抽取第二樣本n2進行該項的重復試驗。在第二樣本中的不合格品數d2加上第一樣本中的不合格品數d1，即兩次聯合樣本中的不合格品數之和，若d1+d2≤Ac2，則該項合格，若d1+d2≥Re2，則該項不合格。

試驗后，如果所有各項均合格，則接收該批。如果有一項及以上試驗項目不符合要求，則拒收該批。但若僅尺寸或形位公差檢查不符合要求，允許逐個進行檢查，符合要求的產品則可以出廠。



7.4型式試驗

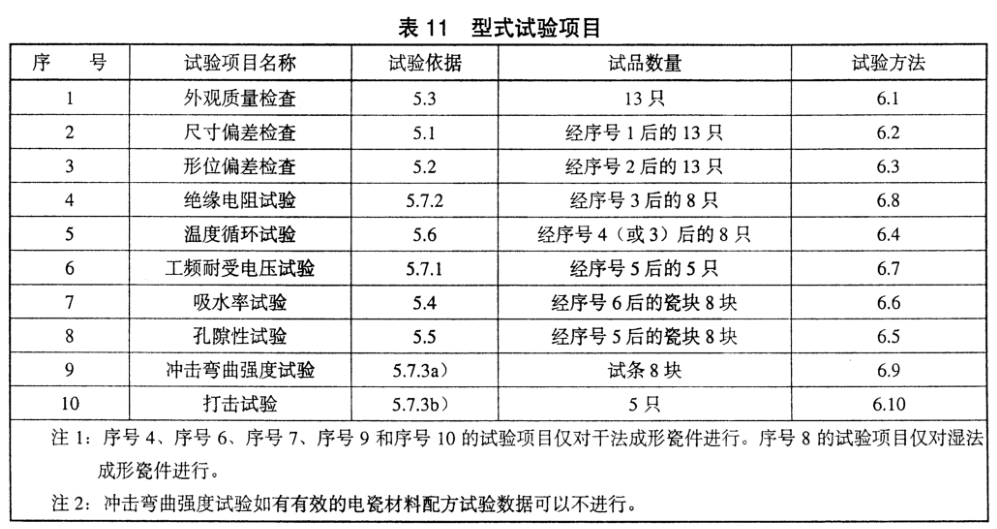

新產品試制定型或正常產品修改結構、改變?cè)牧吓浞郊肮に嚪椒〞r(shí)，必須進行型式試驗。正常生產的產品每四年（定期）至少進行一次型式試驗。型式試驗項目規定于表11。

表11所列的型式試驗項目中，序號1、序號2、序號3的試驗每個項目?jī)H允許不超過一只試品不符合要求，若此三個項目中有一個項目中不符合要求試品數超過一只，則型式試驗不合格。除以上三個試驗項目外，其他項目中即使只有一只試品不符合要求，則型式試驗不合格。





八 包裝與標志



8.1瓷件的包裝必須保證在正常運輸途中不致因包裝不良而損壞瓷件。



8.2瓷件應按圖樣規定的部位清楚而牢固地標出制造廠商標和制造年份（小型瓷件無法標記時可以不標）。



8.3瓷件包裝箱（或簍）上應標明：

a）制造廠名稱；

b）瓷件型號（或代號）；

c）瓷件數量；

d）包裝箱的重量；

e）符合GB/T191規定的“易碎物品”、“禁止翻滾”標志圖形。



8.4隨著每批送交的瓷件應附有產品檢驗合格證，此證應有制造廠技術檢驗部門的印章。
