絕緣子無線電干擾試驗
發布時間：
2023-04-14 09:17
來源：
一 試驗范圍
在清潔干燥絕緣子上進行的試驗室無線電干擾(RI)試驗程序，測量頻率為0.5MHz或1MHz，或是0.5MHz~2MHz范圍內的某一頻率。
二 測量儀器
一般絕緣子無線電干擾特性測量均應使用GB/T6113.101—2008規定的標準CISPR測量儀。
經供需雙方協議，只要能夠把測量值轉換為準峰值，可以使用不同于CISPR標準測量儀的測量儀器。
三 測量回路
' fill='%23FFFFFF'%3E%3Crect x='249' y='126' width='1' height='1'%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)
試驗室測量無線電噪音應通過測量傳導量，即電流或電壓進行。

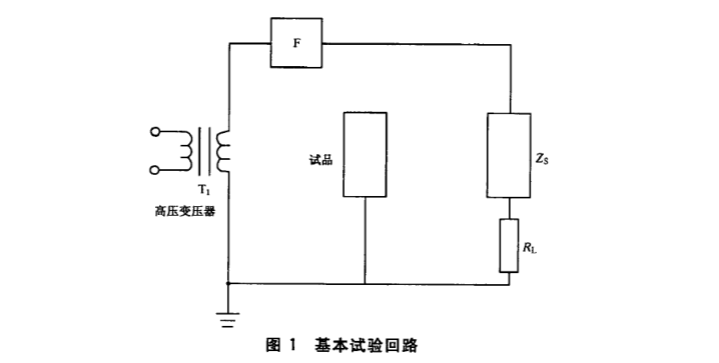

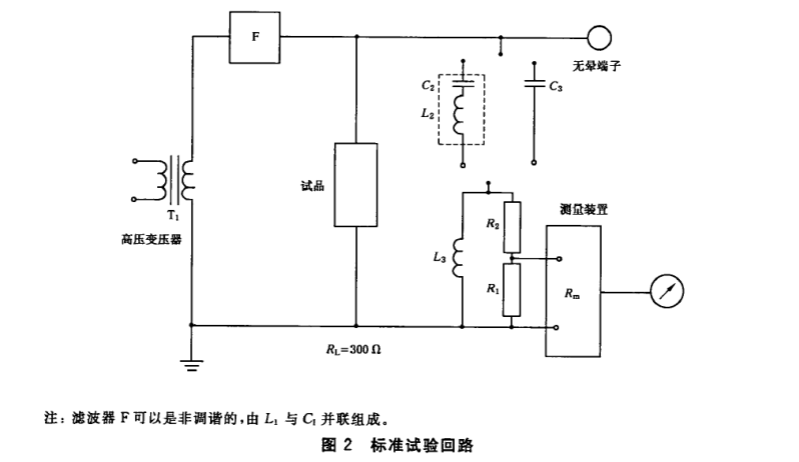

基本試驗回路示意于圖1，實際標準試驗回路示意于圖2。根據測量裝置和試驗回路之間的距離，圖3或圖4所示的布置可以并入圖2的試驗回路中。
四 試驗電壓要求
無線電干擾測量時應對試品施加一工頻電壓。試驗電壓及測量方法應符合GB/T16927.1—1997。變壓器和絕緣子間連接部件的無線電噪音水平與在試驗電壓下從試品上測得的噪音水平相比應小到可以忽略。
五 大氣條件
GB/T16927.1—1997規定的標準參考大氣條件不適用于無線電干擾試驗。按照本標準所做的試驗應在符合下列要求的大氣條件下進行:
溫度10℃~35℃；
氣壓87kPa~107kPa(870mbar～1070mbar)；—相對濕度45%～75%。
注1:絕對濕度和大氣壓力會影響試驗結果。
注2:經供需雙方協議，例如模擬運行條件，試驗可以在其他大氣條件下進行，諸如:溫度5℃~40℃，相對濕度20%~80%.
標準大氣條件校正對試驗電壓和無線電干擾測量均不適用。應記錄大氣條件。
六 試驗場所
小絕緣子或絕緣子串組試驗優先在屏蔽室內進行，屏蔽室應大到足以避免墻壁和地面對試品表面電場分布產生明顯影響。屏蔽試驗場所的引入電路(例如電源和照明)應充分過濾，以免引人一般環境中存在的無線電噪音。
對大絕緣子或絕緣子串組，若沒有適宜的屏蔽試驗室，試驗可以在任何場所進行，只是要求其背景噪音水平與被測噪音水平相比足夠低。
七 絕緣子的安裝
對于無線電干擾試驗，包括套管在內的絕緣子，應帶供方或需方規定的場強控制裝置和附件，按照電氣試驗的標準安裝方法安裝或按照模擬運行條件的方式安裝。
試驗結果不僅受絕緣子的影響，而且受安裝方法和引弧角、均壓環、導線束的存在以及它們相對于絕緣子的位置的影響。
注1:盡管絕緣子的無線電干擾特性測量與其運行電壓有關，但運行電壓通常不是絕緣子的規定特性。標準安裝方
法涉及是否要求操作沖擊試驗，因為無線電干擾測盤通常是在為其他電氣試驗面安裝的絕緣子和絕緣子串組上進行的。針式絕緣子和線路柱式絕緣子應按照GB/T1001.1—2003第30章和第32章給出的標準方法安裝。
注2:應注意確保高壓與針式和線路柱式絕緣子的瓷或玻璃件可靠接觸，保證不存在某個部位的集中放電。
對于不要求操作沖擊試驗的絕緣子串組，應按照IEC60383-2:1993中12.1給出的標準方法安裝。對于不要求操作沖擊試驗的支柱絕緣子，應按照GB/T8287.1—2008中4.4.1給出的標準方法安裝。
對于不要求操作沖擊試驗的套管，應按照GB/T4109--2008中8.3給出的標準方法安裝。要求操作沖擊試驗的絕緣子串組、支柱絕緣子和套管應按下述安裝:
按照IEC60383-2:1993.GB/T8287.1--2008或GB/T4109—2008相關條款；或以模擬運行條件方式。此時，如果適用，可采用IEC60383-2:1993中12.3或GB/T8287.1—2008中4.4.3。
兩種安裝方法下都應注意避免來自高壓導體組件的放電。導體組件端部應用適宜的無暈終端防護。
八 試驗前絕緣子的狀況
無線電干擾試驗前，應使絕緣子和周圍試驗場所達到熱平衡，以避免表面冷凝。被試絕緣子應保持清潔、干燥，可以用干布擦拭，去除可能影響其表面狀況的灰塵和纖維質。
九 試驗程序
1.試驗回路檢查
應調整試驗回路使其能夠精確測量被試絕緣子產生的無線電噪音水平。任何來自試驗回路外部，包括電源或電路的其他部分的干擾均應處于低水平，最好至少低于被試絕緣子規定值10dB.
規定試驗電壓施加于回路時，背景噪音水平至少應比被試絕緣子的最低噪音水平低6dB。這可以用類似的無噪音試品替代被試絕緣子的方法檢查。
若試驗場所未經屏蔽，特別是附近有工廠時，背景噪音水平可能相對偏高。假如高背景噪音水平持續時間短，無噪音時間足以可靠測量，并且測量中背景干擾的峰值特性能夠用諸如示波器或揚聲器與被試絕緣子產生的噪音清晰識別，則這種試驗條件也可以接受。
廣播電臺也可能干擾測量，這種干擾可以通過選擇無干擾且具有規定偏差的測量頻率克服。使用如帶除濾波器F那樣的諧振電路LC并適當調諧，經常能夠最有效地降低背景噪音。
2.試驗回路校準

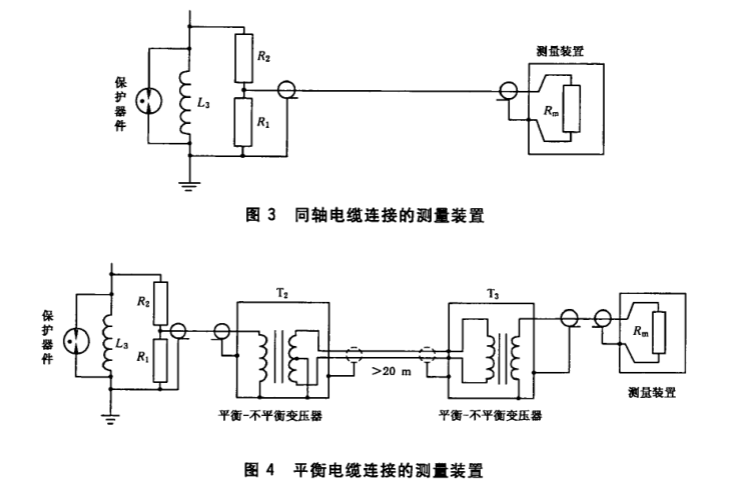

測量裝置的讀數應用修正因數修正，為了獲取該修正因數，應將圖⒉所示試驗回路與圖3或圖4所示回路一起校準。該因數是回路衰減和阻抗網絡因數之和，后二者均用分貝(dB)值表示。若試驗裝置首次使用或重新裝配，或被試絕緣子的變化之一是電容量顯著不同，則要求進行回路校準。校準時應斷開連接高壓變壓器的電源。
3.施加電壓和無線電干擾特性
試驗絕緣子產生的無線電噪音水平并不完全由某一特定試驗電壓值確定，試驗中經常出現滯后效應。因而，在給定的試驗電壓下絕緣子產生的噪音可能顯現也可能不顯現，因為它取決于電壓升降過程中是否達到該電壓值。
試驗絕緣子在規定的時間間隔內經受-個等于或高于規定的試驗電壓的電壓預處理，也會影響無線電噪音的測量水平。
應采用下列標準程序:
試驗時，對絕緣子施加比規定試驗電壓高10%的電壓，持續至少5min。然后，該電壓逐級降低到規定試驗電壓的30%，再逐級升高到起始值，持續1min，最后再逐級降低到30%值。每級電壓約為規定試驗電壓的10%。
每級電壓下都應進行無線電干擾測量，并用最后一輪降壓過程中測得的結果和對應的施加電壓作圖。所得曲線即為絕緣子的無線電干擾特性。
十 接收準則
若從無線電干擾特性上讀得的規定試驗電壓下的無線電干擾水平不超過規定值或供需雙方事先的協議值，則絕緣子通過本試驗。
絕緣子,無線電干擾試驗
