1.

彎曲負荷試驗



1.1試品安裝與負荷施加方式



1.1.1線路絕緣子

a）針式絕緣子

試品應直立地固定在試驗機上（當水平安裝時，應考慮試驗結果的等效性）。當僅對絕緣件的彎曲強度進行試驗時，應采用特制的加強鋼腳，將絕緣件固定好。

b）線路柱式絕緣子

試品應帶有安裝用的整套金屬附件，直立地安裝在試驗機上（當采用不同安裝角度進行安裝時，應考慮試驗結果的等效性），試驗機安裝支承面尺寸應不小于試品安裝面尺寸。

c）瓷橫擔絕緣子

試品按使用狀態固定在試驗機上（當水平安裝時，應考慮試驗結果的等效性），試驗機安裝支承面尺寸應不小于試品安裝面尺寸，全瓷式橫擔絕緣子應在安裝面兩側面墊以厚1mm～2mm的軟性緩沖墊片，安裝用螺栓應有足夠的剛度，使在試驗中不發生明顯的彎曲變形。

d）蝶式和線軸式絕緣子

試品按近似正常使用的情況安裝在試驗機上，安裝試品用的加強穿釘應有足夠的剛度，使在試驗中不發生明顯的彎曲變形。

e）交流牽引線路用棒形瓷絕緣子

試品的安裝按圖1所示，將上帽孔套在試驗夾具的芯棒上，并用U形卡箍壓板固定。



對a）、b）、c）、d）四類絕緣子，用直徑小于試品線槽寬度的鋼索套在試品線槽上，并應使施加的負荷通過試品軸線，且與其垂直。對線夾型b）類絕緣子，負荷應施加在線夾上，負荷施加點和方向盡可能與實際使用情況一致。

對e）類絕緣子，在試品下帽角耳孔內穿銷釘，用鋼絲繩套在銷釘上，施加彎曲負荷，施加負荷方向應與上帽缺口的朝向相反，負荷方向應與試品的軸線垂直且和試品軸線在同一平面內（見圖1）。

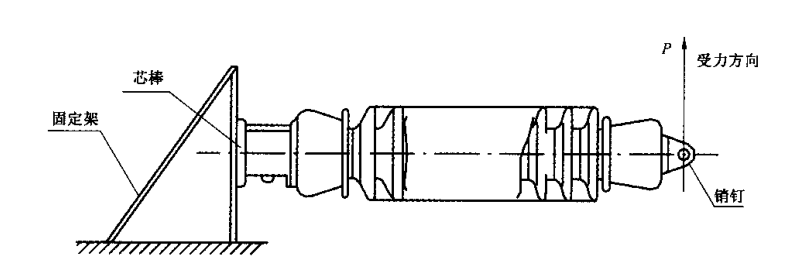

圖1 交流牽引線路用棒形瓷絕緣子的安裝



1.1.2支柱絕緣子

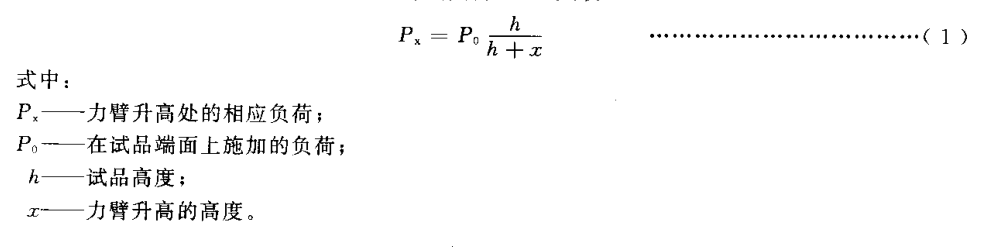

試品應直立地固定在試驗機上（當試品自重可以忽略不計時，允許水平安裝。水平安裝使用的試品，當采用水平安裝試驗時，應考慮試驗結果的等效性）。試驗機安裝支承面尺寸應不小于試品安裝面尺寸。當試品安裝面有二個或二個以上的安裝孔時，安裝時應使其中兩個相鄰安裝孔軸線所組成的面垂直于力的方向（在特殊情況下，可按實際使用時的受力方向）。當試品由多個元件組成時，允許在每一元件裝上相應長度的剛性延伸件進行試驗（如圖2）使其受到相應的最大應力。用延伸件的試驗方法，也適用于試品力臂升高試驗。力臂升高處的彎曲負荷按下式計算：

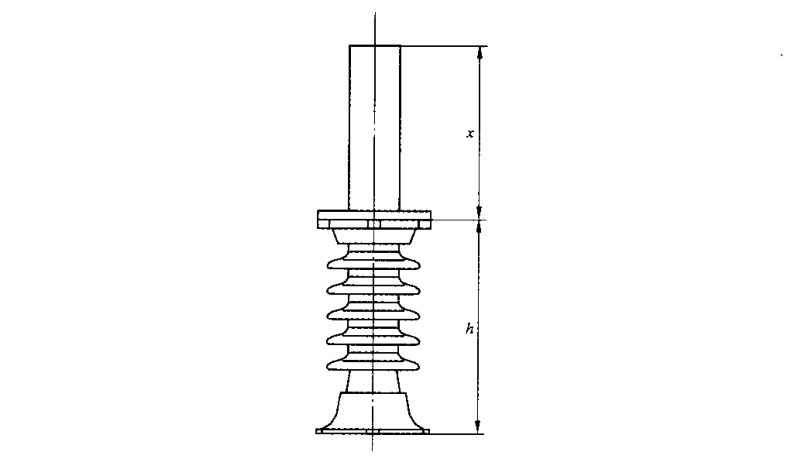

圖2 支柱絕緣子的安裝



用適當直徑的鋼索或拉桿緊貼在試品自由端安裝面上（鋼索直徑或拉桿厚度應不超過10mm），并應使施加的負荷通過試品軸線，且與其垂直。



1.1.3套管

試品一般應直立安裝，將法蘭固定在試驗機上，當試品法蘭有二個或二個以上的安裝孔時，安裝時應使其中兩個相鄰安裝孔軸線所組成的面垂直于力的方向（在特殊情況下，可按實際使用時的受力方向）。用適當直徑的鋼索或拉桿緊貼在試品長端端蓋上或?qū)щ娕牛U）的側面上，并應使施加的負荷通過試品軸線，且與其垂直。



1.1.4其他類型的絕緣子

根據絕緣子的使用狀態安裝試品，試品受力狀態應與正常使用情況相同。絕緣套可以參照1.1.2條的規定進行試驗。



1.2試驗程序



1.2.1彎曲破壞負荷試驗程序

試驗時，在規定的彎曲破壞負荷的75％以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35％～100％的速率升高至試品破壞（能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高）為止，此時的負荷值為試品的彎曲破壞負荷。

對于支柱絕緣子，在規定的彎曲破壞負荷的50％以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35％～100％的速率升高至試品破壞（能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高）為止，此時的負荷值為試品的彎曲破壞負荷。如果僅要求進行耐受負荷試驗，則負荷升高至標準規定的試驗負荷，在此負荷下如試品不破壞，則通過本試驗。



1.2.2逐個彎曲負荷試驗程序

試驗時，應均勻而無沖擊地升高負荷至規定的逐個彎曲負荷值，并在此負荷下保持10s，試品不應有破壞、膠合劑開裂（不包括膠合劑與金屬附件間的微小縫隙）或金屬附件產生明顯的永久變形以及各部位間的明顯的位移現象。

當采用四向（或多向）彎曲負荷試驗時，試驗負荷加到規定試驗負荷值后，立即卸去負荷（或按具體產品標準停留時間），試品不應有破壞、膠合劑開裂（不包括膠合劑與金屬附件間的微小縫隙），或金屬附件上產生明顯的永久性變形以及各部位間的明顯的位移現象。每試驗一個方向，試品應旋轉90°角（或按其試驗方向數計算而得的角度）。



1.2.3負荷下偏移試驗程序

完整的支柱絕緣子安裝在剛性支架上，在試品自由端施加彎曲負荷，在機械破壞負荷的20％、50％、70％的各點上測量各負荷點下的偏移量。





2.

拉伸負荷試驗



2.1試品與試品安裝



試品按近似正常使用情況（連接金具的連接尺寸應符合標準規定）安裝在試驗機上（盤形懸式絕緣子可以串接成由多個絕緣子組成的絕緣子串），并應使試品在試驗時受純粹的拉伸負荷。試驗沿試品軸線方向施加拉伸負荷。

對于交流牽引線路用棒形絕緣子，將腕臂支撐式絕緣子鐵帽插孔套在相應直徑的芯棒上，芯棒應加工有適當尺寸的孔，緊固好U形卡箍（凸壓板的銷釘應插在芯棒孔內）。然后在下鐵帽單耳上配合適當?shù)脑囼?yàn)夾具，沿絕緣子軸線方向施加拉伸負荷。如果絕緣子是由多個元件組成，可用單個元件進行試驗。如果組成的元件不同，則可在強度最低的元件上進行試驗。



2.2試驗程序



2.2.1拉伸破壞負荷試驗

試驗時，在規定的拉伸破壞負荷的75％以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定拉伸破壞負荷的35％～100％的速率升高至試品破壞（能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高）為止。此時的負荷值為試品的拉伸破壞負荷。如果僅要求進行耐受負荷試驗，則負荷升高至標準規定的試驗負荷，在此負荷下，如試品不破壞，則通過本試驗。



2.2.2逐個拉伸負荷試驗程序

試驗時，應均勻而無沖擊地升高負荷至規定逐個拉伸負荷，并在此負荷下保持10s，試品不應有破壞、膠合劑開裂或金屬附件產生明顯的永久變形，以及各部件間明顯的位移現象。串接成絕緣子串進行試驗時，如在試驗期間有試品破壞，將其剔除后，重新進行10s的試驗，直試至試品不發生破壞為止。





3.

扭轉破壞負荷試驗



3.1試品與試品安裝

試品按近似正常使用情況安裝在試驗機上，并應使試品在試驗時受純粹的扭力而無彎矩。

如果試品是由多個元件組成，可在單個元件上進行。如果是由多種型式元件組成，則可用強度最低的元件進行試驗。



3.2試驗程序

試驗按1.2.1規定的試驗程序進行。





4.

壓縮負荷試驗



4.1試品與試品安裝

試品應直立安裝，沿軸線方向施加壓縮負荷。當試品是由多個元件組成，可在單個元件上進行，如果是由多種型式元件組成，則可用強度最低的元件進行試驗。

注：當試品較長會因彎曲而破壞時，需在完整的試品上進行。



4.2試驗程序

試驗按1.2.1規定的試驗程序進行。





5.

機電破壞負荷試驗



5.1試品與試品安裝

試品應潔凈而干燥，安裝（連接金具的連接結構尺寸應符合標準規定）在試驗機上，為便于施加電壓，應采用加強的懸式絕緣子與試品串聯，高壓施加在加強的絕緣子與試品中間連接處，為易于鑒別試品是否已破壞（擊穿），串聯一個7mm～12mm的火花間隙，而試品與試驗機連接的一端接地。



5.2試驗程序

絕緣子串元件應逐個施加工頻電壓，并同時在金屬附件之間施加拉伸負荷。在整個試驗中保持該電壓。施加的電壓應等于標準短串規定的工頻濕耐受電壓值除以標準短串元件數。拉伸負荷應平穩、迅速地從零增加到約為規定機械破壞負荷的75％，然后以每分鐘35％～l00％規定機械破壞負荷速度（相當于在15s～45s時間內達到規定的機電破壞負荷）逐步增加至試品破壞（能觀察得到明顯破壞現象、擊穿或試驗機負荷指示值不再升高）為止，此時的負荷值為試品的機電破壞負荷。





6.

內壓力試驗



6.1試品與試品安裝

試品兩端應按近似正常使用的情況進行密封，使其各部件受力狀態與正常使用情況相同。試品內腔注滿水。當試品兩端結構不能利用金屬法蘭或卡裝結構進行密封時，應采用如圖3所示進行密封。

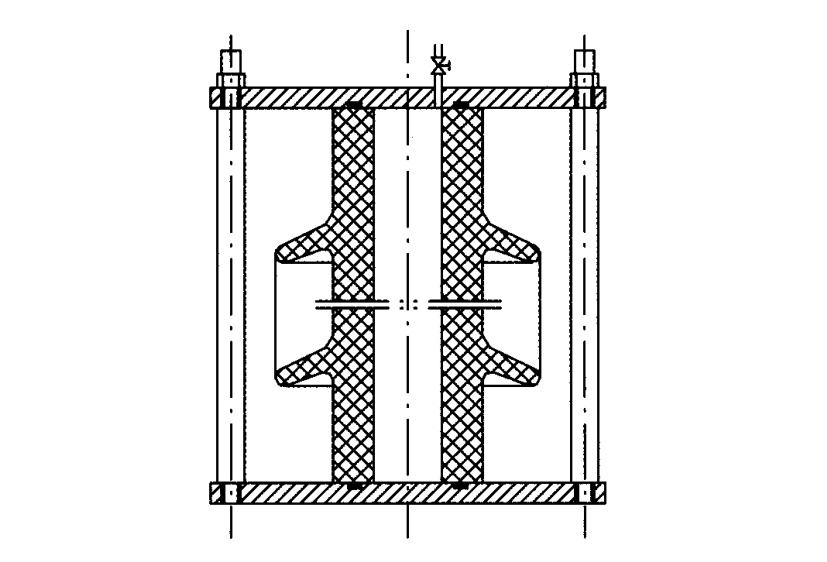

圖3 內壓力試驗密封



6.2試驗程序

6.2.1耐受試驗程序

試驗時，應均勻而無沖擊地增加試品內腔的壓力。壓力和持續時間按產品標準規定。試驗后絕緣子如果不破壞（包括端面的起皮剝落），法蘭與絕緣套不產生明顯的位移，則試品通過本試驗。

6.2.2破壞試驗程序

試驗時，應均勻而無沖擊地增加試品內腔壓力，直至破壞為止。破壞時的壓力即為試品的實際破壞負荷。
