1 主題內容

本內容適用于電瓷用原料長石、石英、粘土、高鋁礬土的物理性能測定，也適用于電瓷坯、釉材料部分物理性能測定。



2術語

2.1塑限：泥料由非塑性狀態進入塑性狀態時的水分。

2.2顆粒組成：粉狀或粒狀物料中不同尺寸顆粒所占的質量百分?jǐn)?shù)。其它術語同JB/T 5893.1、JB/T5893.3。



3試驗分類

真密度、顆粒組成、可塑性指數、水分、結合強度、篩余量、磁鐵吸出物、軟化溫度范圍。



4真密度試驗方法



4.1方法原理

材料磨細到盡可能無封閉氣孔存在的顆粒后，用測量干燥試樣的質量和真體積測定真密度。用比重瓶和已知密度的液體測定磨細后材料的真體積。



4.2儀器和材料

a.比重瓶 25ml；b.天平感量0.0001g；c.標準篩孔徑80um；d.抽真空裝置或加熱煮沸設備；e.瓷或剛玉研缽；f.烘箱、干燥器；g.小漏斗、牛角匙、紗布和濾紙。



4.3試樣制備

粉料以四分法將樣品縮分至30g左右，全部通過孔徑80um的篩。塊料則均勻取樣100g左右，隨磨隨分至上述同樣的質量和要求的粒度。試驗前樣品應在105~110℃溫度下干燥至恒量。



4.4試驗步驟

4.4.1取洗凈的比重瓶3只，在溫度為105~110℃下干燥至恒量，稱量(準確至0.0001g)，向每個比重瓶中分別加入4一~6g試樣，插上瓶塞，稱量。再取下瓶塞，注入蒸餾水或其它液體至瓶容積的1/3~1/2然后作排氣處理。排氣用抽真空法或煮沸法。

a.真空法

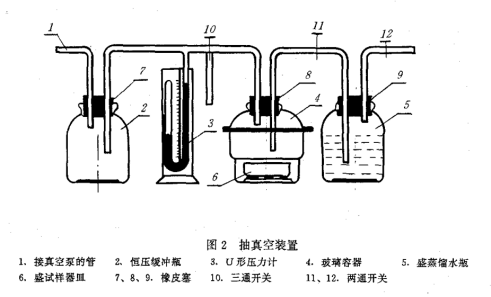

將裝有試樣及蒸餾水的比重瓶（不加蓋）置于抽真空裝置玻璃容器（見圖2)中進行抽氣。在相對真空度不小于97%的條件下抽真空，時間為2h。

b.煮沸法

將裝有試樣和蒸餾水的比重瓶，放在水浴鍋中煮沸4h(鍋中應為蒸餾水)，在煮沸過程中鍋中應保持一定的水位。

4.4.2向已排氣處理過的比重瓶注入煮沸過或抽過真空的蒸餾水至瓶頸部。靜止20h以上使其沉淀至瓶頸液體基本呈清液。

4.4.3將比重瓶小心插上瓶塞，不允許瓶?jī)?nèi)、瓶塞毛細管內有氣泡，用紗布或?yàn)V紙揩干比重瓶和瓶塞表面的水，使毛細管中的水面與毛細管口齊平，迅速稱量。

4.4.4倒凈比重瓶?jī)?nèi)試樣和水，并洗凈烘干，用煮沸過的蒸餾水注入比重瓶。按第4.4.3條規定稱量，并測量所用蒸餾水溫度。

4.4.5真密度亦可用測試精度相當?shù)淖詣?dòng)粉體真密度測定儀測定，測定方法按儀器規定操作程序進行。

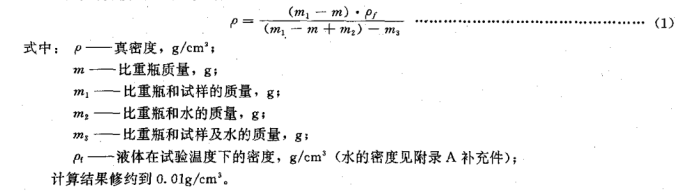

4.5結果計算按式（1）規定進行

4.6復驗規則

同一試樣平行測定三個,測定結果最大誤差不得超過±0.01g/cm³，當平行測定結果在允許誤差范圍內時，取三個數據的算術平均值，作為試驗報告值。如果測定結果超過允許誤差，應另行稱樣復驗。



5顆粒組成試驗方法



5.1原理

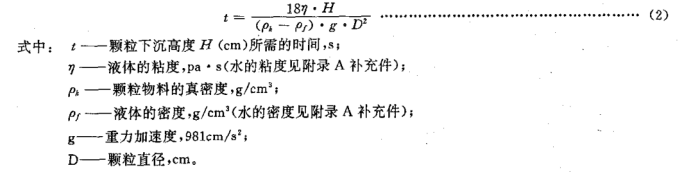

本試驗采用沉降法。沉降分析的原理是基于斯托克斯定理,球形物體因重力的作用。當其在粘滯液體內落下時,此沉降速度系一常數,并與該球形物體半徑的平方成正比。由此導出：



5.2方法

5.2.1本標準采用沉降分析中的移液管法。亦可采用定型儀器分析,操作方法按照儀器說明書規定進行,粒級規定同移液管法。

5.2.2移液管法

移液管在沉降的懸浮液中取樣，借所取出的試樣，確定在各個不同的規定時間內和一定的高度處懸浮體濃度的變化，從這種變化可以計算出懸浮體中各級顆粒的含量。本方法規定粒級：>63um，63~20um,20~10um，10~5um，5~2um，2~1um，<1um。



5.3儀器和材料

1. 量筒,1000ml；b.滴定架,移液管20ml 洗耳球；c.菌形攪棒,漏斗﹔d.標準篩,孔徑150um、63um； e.天平，感量0.01g、0.0001g；  f.瓷坩堝，50ml、蒸發皿，150ml； g.溫度計，0~150℃； h.燒杯，600ml、洗瓶、玻棒；i.焦磷酸鈉,分析純?cè)噭?j烘箱、干燥器；k.電爐，1000W； l.秒表。



5. 4試樣制備

5.4.1制備4%的焦磷酸鈉溶液100ml。.

5.4.2粉料以四分法將樣品縮分至40g左右，試樣全部通過孔徑150um的篩(電瓷坯料或釉料可直接取樣，將試樣敲碎至10mm以下)，試樣在105~110℃下烘干2h，取出于干燥器中冷卻至室溫。

5.4.3稱取試樣15g(準確至0.0001g),倒入燒杯中,加入蒸餾水250~300ml ,再加入4%的焦磷酸鈉溶液11ml,攪拌。

5.4.4將盛有試樣的燒杯置于電爐上煮沸 1h，并攪拌，使其充分分散，冷卻過夜。



5.5試驗步驟

5.5.1將孔徑63um的篩置于漏斗上，再將漏斗連同篩子插入量筒中。

5.5.2煮過的試樣充分?jǐn)嚢?，小心倒入篩中，用盛有蒸餾水的洗瓶仔細沖洗燒杯內及玻璃棒上的殘余試樣，全部倒入篩中。再反復沖洗篩中試樣，直至呈現清液，并控制量筒內懸浮液恰在1000ml刻度處，將量筒放在平穩的工作臺面上備測。

5.5.3篩內殘?jiān)恳迫胍逊Q量過的蒸發皿中，在105～110℃下烘干稱量(準確至0.0001g)。5.5.4用菌形攪棒插入盛有懸浮液的量筒中，充分?jǐn)嚢?~5min。

5.5.5按規定高度和計算好的時間，分別用移液管等速地吸取懸浮液20ml，移入已稱量的瓷坩堝中，再吸取蒸餾水清洗,清洗液并入瓷坩堝中。

5.5.6將盛有懸浮液的瓷坩堝置于105~110℃下烘干至恒量(準確至0.0001g)。

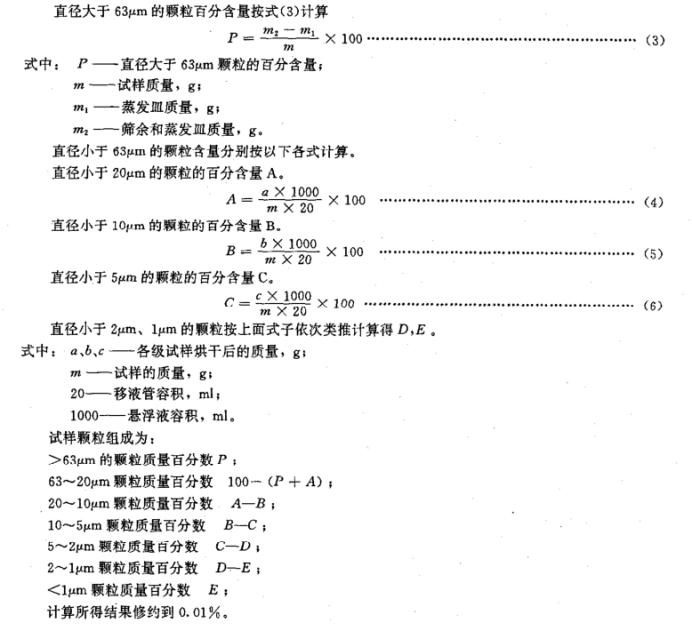

5.7結果計算



5.8復驗規則

同一試樣平行測定兩個，測定結果相差值應不大于下列允許值，并取其算術平均值作為報告值，如超出時，試驗重作；

a.測定結果值小于5%時,相差值不大于1%﹔

b.測定結果值不小于10%時,相差值不大于2%﹔

c.測定結果值不小于20%時,相差值不大于3%。



6可塑性指數試驗方法



6.1方法原理

6. 1.1液限：采用AM華西里耶夫平衡錐法（又稱華氏平衡錐法)，利用華氏平衡錐自由沉入試樣中10mm深時試樣的水分。

6.1.2塑限：用最大分子吸水值方法測定，試樣在一定的時間和壓力下，穩固地保持在泥料顆粒間的吸附水量。



6.2液限試驗方法

6.2.1儀器和材料

a.華氏平衡錐；b.天平，感量0.01g；c.烘箱，干燥器﹔d.蒸發皿；e.標準篩，孔徑150um ；f.調土刀，搪瓷盤；g.銅杯，內徑45mm×25mm。

6.2.2試驗步驟

6.2.2.1稱取全部通過孔徑150um 標準篩的試樣300g，放入搪瓷盤中，加水調和，并用濕布捏練均勻，用華氏平衡錐初試，直至錐體沉入深度10mm為止。用塑料布包好，或放入密封容器中，陳腐24h。

6.2.2.2再次揉勻試樣，用華氏平衡錐試至錐體沉入深度10mm，如試樣過硬或過軟，應加水捏練或用干布吸去一些水分。

6.2.2.3將已初步試好的試樣裝入銅杯中，在工作臺上輕輕振動，以排除氣孔，刮去余泥，使試樣與杯口齊平。

6.2.2.4錐尖表面涂抹上薄層凡士林油，手持平衡錘輕輕放在試樣表面上，任其自身質量沉入試樣中，在15s 內沉入試樣深度10mm，恰至平衡錐刻線處，已到達液限。同一杯試樣應試不少于3個點。

6.2.2.5從杯中取出10～20g試樣裝在預先稱量過的蒸發皿中，稱量(準確至0.01g)，將蒸發皿連同試樣置于105~110℃的烘箱中烘2h，取出置于干燥器中冷至室溫稱量。

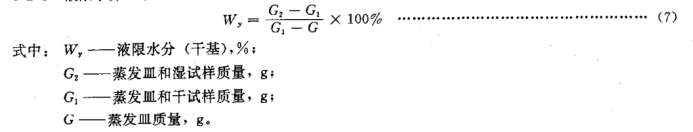

6.2.3液限水分（干基）的百分含量結果計算按式（7）規定進行



6.3塑限試驗方法

6.3.1儀器和材料

a.50kN或100kN材料試驗機；b.金屬環形模，內徑50mm，厚度2mm；c.天平，感量0.01g；d.濾紙70~80mm、綢布80mm×80mm ；e.表面皿，刮刀；f.秒表；g.烘箱，干燥器。

6.3.2試驗步驟

6.3.2.1試驗前將濾紙放在105～110℃下烘干備用。

6.3.2.2將濾紙20張疊放在工作臺上，鋪上綢布一塊，然后將金屬模板置于綢布上，.取液限試驗后的泥料，裝滿金屬模，刮平試樣，脫去金屬模，在試樣上蓋一綢布，再放上20張濾紙。

6.3.2.3將試樣連同濾紙裝于材料試驗機的平板壓模之間，開動機器加壓，當壓力達到13.1kN時，保持10min后卸壓。

6.3.2.4取出試樣放在預先稱量過的表面皿中稱量(準確至0.01g),再置于105~110℃溫度下烘2h,取出于干燥器中冷卻至室溫稱量。

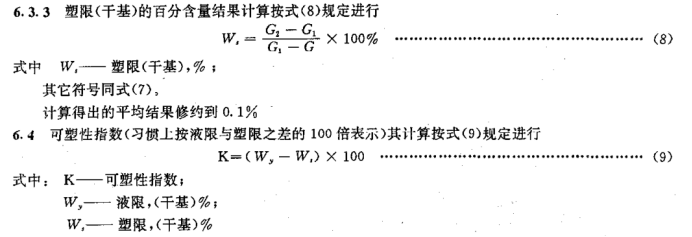

6.5復驗規姆

液限、塑限分別用同--試樣作兩次或兩次以上的平行試驗，測定結果差值如不大于1%時，取算術平均值作為報告值，如超出時，應重新稱取樣試驗。



7結合強度試驗方法



7. 1儀器和材料

a,彎曲強度試驗儀，最小分度值4N；b.金屬模尺寸25mm ×12.5mm×150mm ；c.游標卡尺最小分度值0.05mm ；d.天平感量2g；e.烘箱,干燥器；f.搪瓷盤、刮刀、木槌、鋼絲弓、玻璃板；g.標準篩，孔徑150um。



7.2試樣制備

7.2.1粘土塊料均勻取干燥試樣約1kg，應粉碎至全部通過孔徑150um的篩。

7.2.2石英砂應取顆粒度在150~250um的占70%，顆粒度在90~150um 的占30%，兩種砂按上述比例配合，充分混合均勻備用。

7.2.3按土﹔砂=1∶1稱取粘土、砂各600g(準確至2g)，倒在塑料布上，使土、砂充分混合均勻，倒入搪瓷盤中。

亦可根據需要按土：砂=20 ： 80，40：60，60 ：40，80 ： 20，100：0配合。

7.2.4加水制成可塑泥料，用塑料布包好,陳腐48h。

7.2.5成形前泥料應充分捏練，排除氣孔，并切開斷面檢查直至斷面均勻，無明顯氣孔為止。

7.2.6將捏練好的泥切成條，放入金屬模內，在20kN的壓力下機壓成形，用刮刀除去表面的余泥，從金屬模內脫去試條，輕輕放在墊有紙的玻璃板上，陰于至發白，陰干過程中應經常翻動試條，以防變形。

7.2.7陰干后的試條移入烘箱中，在105~110℃烘至恒量取出，放入干燥器中冷至室溫。



7.3試驗步驟

7.3.1按照彎曲強度試驗機使用說明書的規定進行操作。7.3.2用游標卡尺測量試樣斷口截面的高度和寬度。

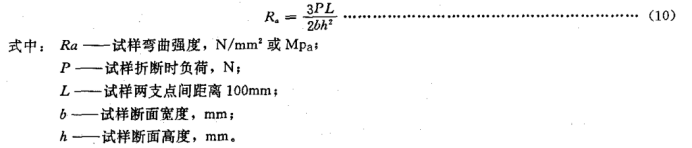

7.4結果計算按式(10)規定進行

同一試樣平行測定10根，最終平均值不得少于7個數值。計算得出的平均結果，應修約到0.1N/mm2。



7.5復驗規則

同一試樣應平行測定10根，平均結果相對誤差不得超過士10%，試驗數值經剔除后少于7個，應重新試驗。



8篩余量試驗方法



8.1儀器和材料

a.標準篩，孔徑按試樣要求選定﹔b.天平，感量0.01g , 0.0001g；c.烘箱,干燥器﹔d.蒸發皿，洗瓶、盛水盆。



8.2試驗步驟

8.2.1將試樣在105~110℃下烘干，冷至室溫，稱取30g (準確至.0.01g)輕輕倒入按試樣細度要求選定的篩內，將篩慢慢浸入盛有清水的盆中，待試樣全部浸潤后，慢慢晃動篩子，并反復換水漂洗，直至水盆中清水不再出現混濁為止。

8.2.2將篩中篩余物全部移入預先稱量過的蒸發皿中。

8.2.3 將盛有篩余物的蒸發皿置于105~110℃的溫度下烘干至恒量,取出置于干燥器中冷至室溫,稱量蒸發皿和篩余的質量（準確至0.0001g)。

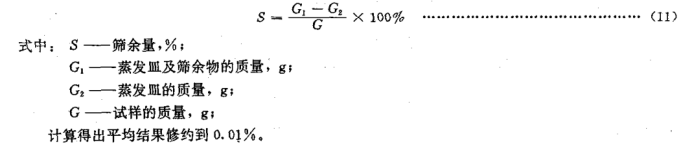

8.3篩余量的百分含量結果計算按式（11）規定進行。



8.4復驗規則

同一試樣作乎行試驗，兩個篩余量測定結果差值如不大于下列允許值時，取其算術平均值作為報告值，如超出允許誤差，應另行稱樣復驗。復驗結果與平行測定任一結果差值不大于下列允許值時，取其算術平均值作為報告值。

a.篩余量小于1%時，兩個測定結果相差值小于0.15%；

b.篩余量小于2%時，兩個測定結果相差值小于0.2%；

c.篩余量小于4%時，兩個測定結果相差小于0.5%。



9磁鐵吸出物含量試驗方法



9.1儀器和材料

a.天平感量2g、0.0001g；b.圓形或馬蹄形磁鐵，重約1kg ；c.表面皿；d.塑料薄膜，白紙。



9.2試驗步驟

9.2.1稱取在105~110℃下烘干過的試樣1000g 〈準確至2g)，平鋪在塑料薄膜上約Icm 厚。

9.2.2將磁鐵用塑料薄膜包好，包著的磁鐵應與試樣充分接觸，并移動10min，然后將包著的磁鐵在酒精中清洗后提出放在白紙上，解開塑料薄膜，取出磁鐵，使磁性物全部落在白紙上。

9.2.3 重復9.2.2條操作，至磁鐵在試樣中移動3min再無磁鐵吸出物為止。

9.2.4收集白紙上的全部磁鐵吸出物，移入已稱量過的表面皿中稱量（準確至0.0001g)。

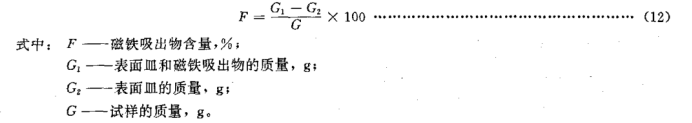

9.3磁鐵吸出物的百分含量結果計算按式(12)規定進行



9.4復驗規則

同一試樣作平行試驗，當兩個磁鐵吸出物含量測定結果差值不大于0.003%時,并取其算術平均值作為報告值。如測定結果超出允許誤差，應另行稱樣進行復驗。復驗結果與平行測定任一結果差值應不大于0.003%并取其算術平均值作為報告值。



10水分測定試驗方法



10.1方法

根據試樣在105~110℃條件下失去的量計算試樣水分。



10.2儀器和材料

a.天平，0.01g；b.烘箱,干燥器；c.蒸發皿。



10.3試驗步驟

10.3.1送至試驗室測水分的樣品，應迅速用塑料薄膜包好，或用磨口瓶裝。

10.3.2粉料樣品用四分法縮分至30g。塊料樣品先敲至10mm 以下，再用四分法縮分取樣30g 左右。

10.3.3稱取試樣10g(準確至0.01g)于已知質量的蒸發皿中，放入烘箱在105~110℃下烘至恒量(兩次質量之差不大于0.02g)后，于干燥器中冷卻，稱量。

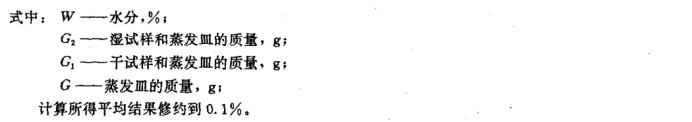

10.4 水分的百分含量結果計算按式（13）規定進行



10.5復驗規則

同一試樣平行測定，結果差值不得超過0.5%，取算術平均值作為報告值。如超出誤差應另行稱樣復驗。



11軟化溫度范圍試驗方法



11.1儀器和材料

a.高溫電爐；b.三角錐金屬模尺寸下底邊8mm，上底邊2mm，高30mm；c.標準篩，孔徑150um、800um各1只；d.耐火底座，留有2~3mm深的孔穴；e、天平感量0.1g；f.結合劑，如糊精溶液。



11.2試樣制備11.2.1制錐

11.2.1.1粉料以四分法將試樣縮分至20g，并全部通過孔徑150um的篩。塊料則均勾取樣100g，隨磨隨分至上述同樣的質量和粒度要求。

11.21.2取已制好的料10g，加入糊精溶液至半干壓成形水分，拌和均勻，造粒過孔徑800um的篩后備用。

11.2.1.3 稱取造粒料1g，(感量0.1g),用金屬模搗打成形三角錐3~5只。

11.2.2將同一試樣的兩個三角錐插入預留孔穴中，必須使三角錐成形面向著的棱與底座平面傾斜80°,插入深度2~3mm并用耐火泥固定。



11.3試驗步驟

11.3.1 將安裝好的三角錐試樣放入電爐中央位置，加熱升溫。

11.3.2升溫速度從室溫升至1200℃，為 150～200℃/h, 1200℃至試驗結束為每隔10℃升溫一次，平均2.5℃/min。

11.3.3 當溫度升到1100℃以后，應隨時注意三角錐變形及彎倒情況。三角錐頂端開始變形到三角錐頂端倒至底座平面時的溫度間隔即為試樣的軟化溫度范圍。



11.4結果計算

三角錐開始變形的溫度與頂端倒至底座平面的溫度應取兩個試樣的平均值。同一試樣兩個試錐的軟化溫度范圍不得超過10℃。
