— 新聞動態(tài) —
精誠一意，格致創(chuàng)新
陶瓷材料抗壓強度測試
發(fā)布時間：
2022-08-31 08:47
來源：
原理
材料在單位面積上所能承受的極限載荷。
設(shè)備
1.試驗機
試樣充分壓碎時的壓力在試驗機量程的10%~90%之間。
相對誤差不大于1%，能等速加荷。
其中一塊壓板裝有球形座，能補償試樣受壓面與壓板之間平行度的微小偏差。
2.烘箱
能在110℃±5℃保溫。
3.游標卡尺
精度為0.02mm。
4.干燥器
試樣
1.直徑20mm±2mm、高20mm±2mm（粗陶試樣直徑50mm±5mm、高50mm±5mm）的試樣10件。
2.試樣的制備采用與該材料在實際生產(chǎn)中相同的工藝。
3.試樣兩底面在磨片機上用100號金剛砂磨料加工規(guī)整，兩底面的不平行度小于0.01mm/mm，試樣母線與底面的不垂直度小于1°。
4.試樣應無明顯缺陷、表面清潔。
試驗步驟
1.將試樣置于溫度為110℃的烘箱中，烘干2h，然后放入干燥器，冷卻至室溫。
2.測量并記錄每塊試樣的直徑和高度、精確至0.1mm。
3.將試樣放入試驗機壓板中心，并在試樣兩受壓面墊襯1mm厚的草板紙。
4.選擇適當量程，以200N/s（粗陶150N/s）的速度均勻加載直至試樣破碎（測力計指針倒轉(zhuǎn)），記錄試驗機指示的最大載荷。
結(jié)果計算及數(shù)據(jù)處理

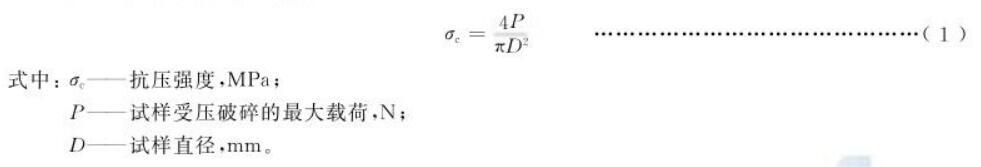

1.抗壓強度極限按式（1）計算：
2.數(shù)據(jù)處理

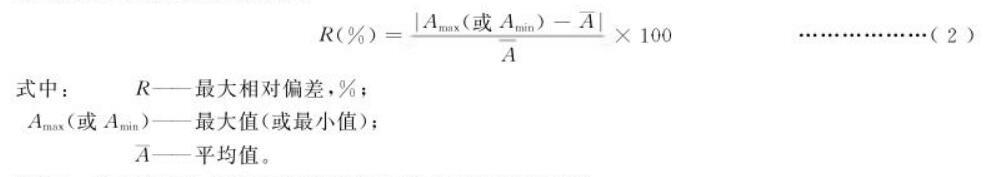

最大相對偏差大于10%時，舍去相對偏差最大的試樣，然后將剩余值再計算，直至符合規(guī)定為止，最大相對偏差按式（2）計算：
舍去的樣品若達到試樣總數(shù)的4%，應重新制樣測試。
用有效樣品的算術(shù)平均值作為該試樣的抗壓強度值，數(shù)據(jù)修約到0.1MPa。
陶瓷材料抗壓強度
公眾號
本網(wǎng)站已支持IPV4 / IPV6 雙向訪問
