10kV配網絕緣化改造技術標準
發布時間：
2022-07-14 16:27
來源：

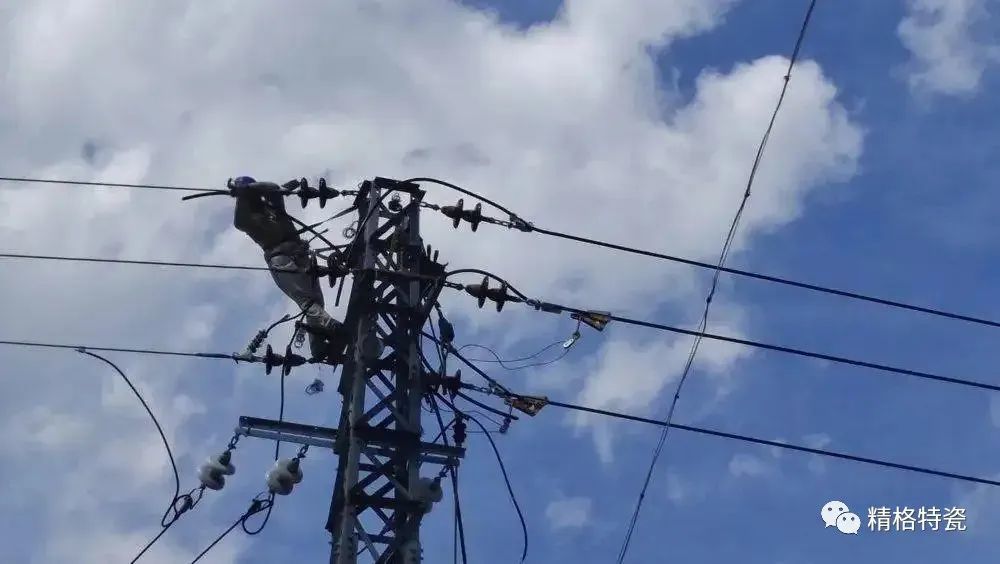

一、10kV架空線路的全絕緣化改造
1.導線：更換10kV裸導線、更換卡脖子小截面導線。線路主干線及較大負荷支線（負荷電流大于100A）采用JKLYJ-185mm2絕緣線，較小負荷支線（負荷電流小于100A）采用JKLYJ-70mm2絕緣線。
2.接頭：導線連接處并溝線夾全部更換為彈射楔型線夾，全部線夾以及架空線與電纜室外終端頭連接處兩端均采用絕緣護套或絕緣包封（綁纏電氣絕緣膠帶33+、防水絕緣膠帶2228）進行絕緣和防水處理。
3.護罩：全部高壓刀閘加裝絕緣護罩；對裸露的樁上變壓器（包括路燈變壓器、用戶樁上變壓器）高壓瓷頭加裝絕緣護罩；全部變壓器熔斷器加裝絕緣護罩（包括路燈變壓器、用戶樁上變壓器）。
4.接地環：在線路的以下位置加裝接地環——各類高壓刀閘的負荷側；樁上開關前后電桿處；丁字桿、十字桿、斷連桿、終端桿處；直線桿超過10檔應加裝接地環。接地環選用有絕緣護罩包封的接地環。
二、10kV架空線路的防雷改造
1.避雷器：10kV避雷器更換為HY5WS-17/46.4帶絕緣引線的氧化鋅避雷器。

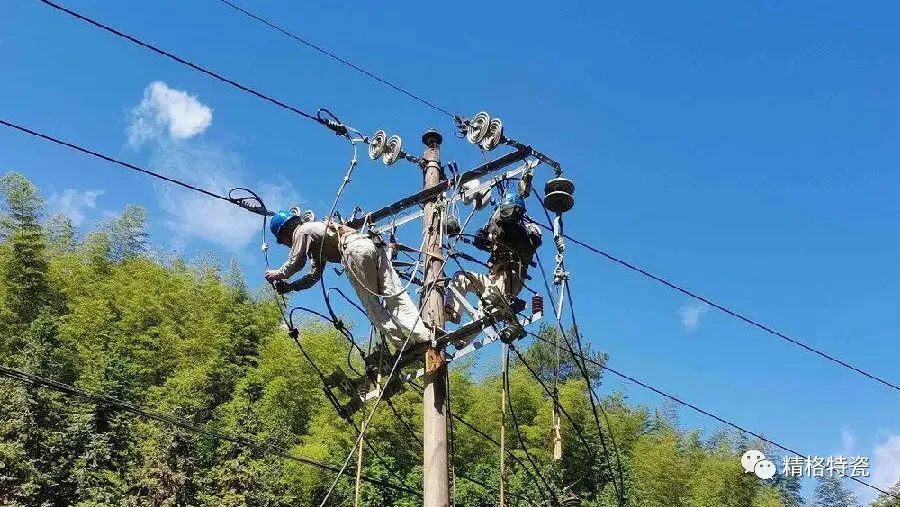

2.放電箝位絕緣子（剝除絕緣層、固定導線、扣絕緣護罩）：所有P10針式絕緣子全部更換為放電箝位絕緣子；新建10kV絕緣線路直桿逐桿每相采用放電箝位絕緣子，當線路轉角小于15°時采用抱桿及雙放電箝位絕緣子；10kV線路主干線及較大負荷支線的直線桿（含小于15°）所有針式絕緣子均更換為放電箝位絕緣子。
3.防雷放電穿刺線夾：10kV線路較小負荷支線的直線桿（含小于15°）；逐桿每相均加裝防雷放電穿刺線夾，安裝在針式絕緣子的負荷側。絕緣線路首段可選用單向型，線路中后段一般選擇雙向型，采用雙向型時，線路改變運行方式，不必在改后針式絕緣子負荷側補裝。
4.架空分界負荷開關的防雷保護。
三、10kV架空線路的設備改造
1.優化線路電網結構：市區中壓架空配電網為環網布置開環運行。一般通過采用樁上負荷開關（自動分段器）將線路3分段和3聯絡，每條線路負荷電流控制在350A以下，其中每段線路的負荷控制在70~120A,線路分段點的設置應隨網絡接線及負荷的變動而做相應調整。隨著大街入地應實現多分段多聯絡的供電方式。
2.樁上開關：樁上油開關統一更換為真空開關。
3.用戶分界負荷開關：用戶分界刀閘統一更換為用戶分界負荷開關。
4.高壓刀閘：10kV隔離刀閘統一更換為GW9-15型單極式刀閘，同時加裝刀閘護罩。

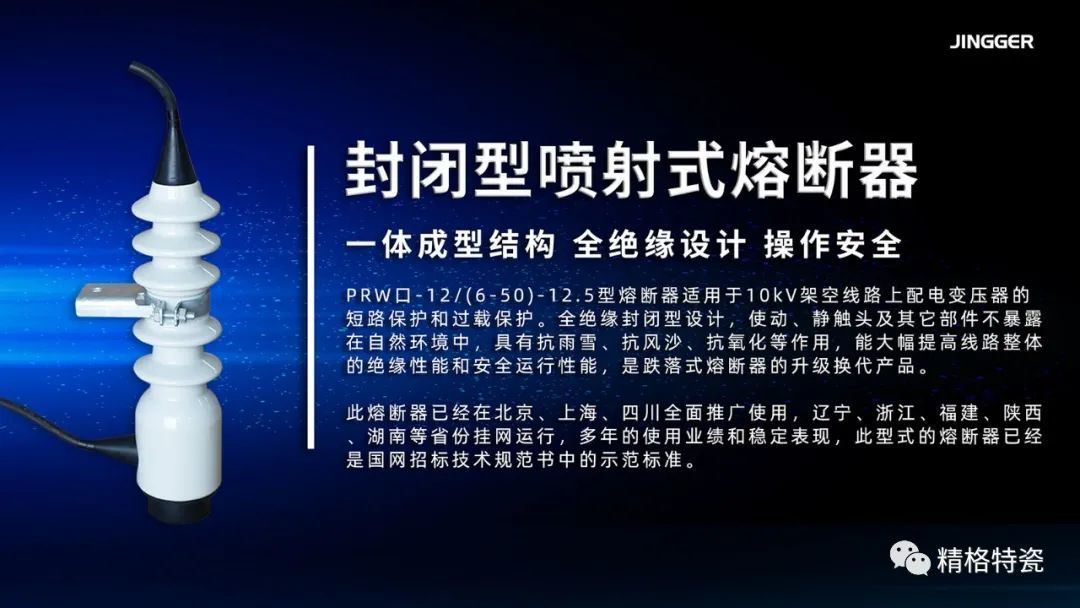

5.跌落式熔斷器：跌落式熔斷器更換為PRW-12型封閉型噴射式熔斷器。
6.故障指示器：應在10kV線路支線處，用戶刀閘負荷側加裝故障指示器。
7.電桿：更換承力不夠或缺陷嚴重的電桿,均采用普通鋼筋混凝土電桿。
8.設備接地線：
（1）接地體引線：均使用直徑8mm圓鋼引線，并以CPVC接地護管（2.5m）保護，護管應具有反光功能并有標識。
（2）變壓器零線：將變壓器零線引出的工作接地線一律更換為長度1.5m，截面120mm2的絕緣鋁線；將零線、外殼及避雷器接地的連接并溝線夾上移至與變壓器瓷頭等高的位置，與接地鋼線連接。
（3）樁上開關及10kV避雷器接地：接地引下線一律使用JKTRYJ-25mm2鋁芯交聯聚乙烯絕緣線，在距地面5m 以上的位置與接地鋼線連接。

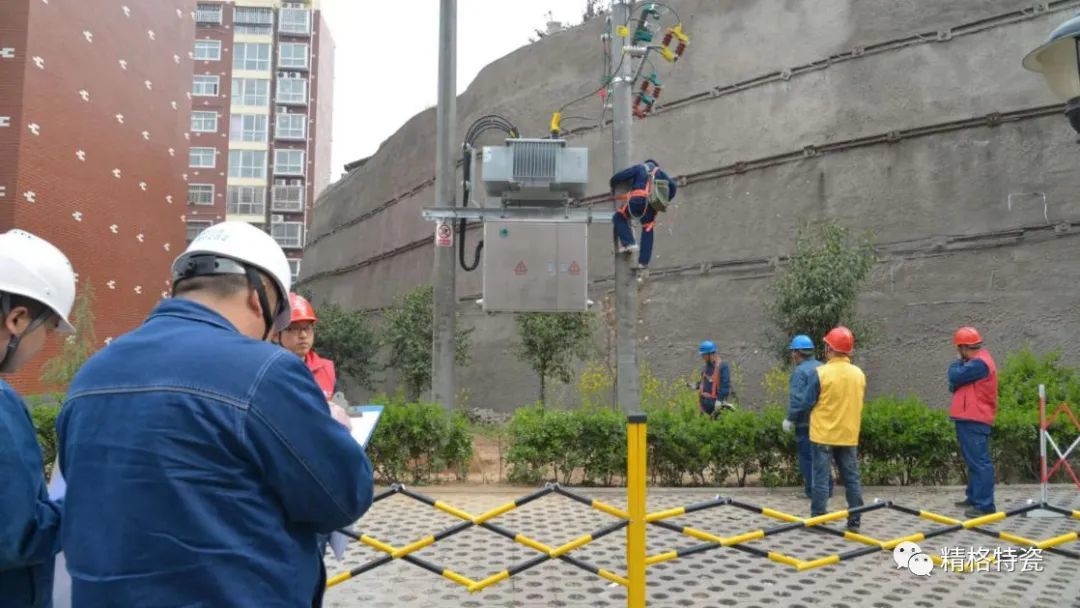

四、樁上變壓器及低壓線路改造
1.變壓器10kV引線：將變壓器10kV引線（10kV立皮線、母線等）一律更換為JKTRYJ-16mm2軟銅芯交聯聚乙烯2.5mm厚度絕緣線。
2.變壓器二次引線：將變臺二次引線一律更換為低壓JKTRYJ軟銅芯交聯聚乙烯絕緣線，按如下規格配置：
100kV及以下一一單條35mm2銅芯
125~250kVA——單條120mmn2銅芯
315~400kVA——并接雙條150mm2銅芯絕緣線
500kVA——并接雙條185nm2銅芯絕緣線。
同時，將變壓器低壓零線更換為與相線同截面的銅芯絕緣線。
3.對地及周邊設施安全距離不滿足運行要求的樁上變壓器，結合改造、業擴、大修等各類工程進行改造。
4.低壓線路絕緣子
修改《中低壓架空配電線路施工質量標準》京電生[2004]97號4.5.1-3條為“直線桿宜選用P-6型針式絕緣子，導線截面在95 mm2以下時，耐張桿、終端桿可采用ED型低壓蝴蝶式絕緣子或懸式絕緣子，導線截面在95 mm2以上時，耐張桿、終端桿應選用XP-40C型（舊X-3C型）懸式絕緣子。”
5.對低壓線路導線接頭一律進行液壓線夾改造。除臨時接頭外，嚴禁使用并溝線夾。
五、其他改造
1.拉線：所有拉線加裝拉線絕緣反光防護管。
2.驅鳥器：線路抱擔處安裝驅鳥器。
3.電桿防撞：對所有易被車輛刮蹭撞擊地點的電桿，完善黃黑相間的反光警示標識（反光漆或反光帶），在條件允許的情況下對電桿下部砌水泥防撞臺（高度約1m）。
4.各類標識牌：完善路名桿號，變壓器位號牌，樁上開關、刀閘調度號牌，電力安全警示宣傳牌。
5.結合線路大修及其他停電工作、對威脅線路安全的樹木進行修剪工作。
絕緣化改造,封閉型噴射式熔斷器
