— 新聞動態(tài) —
精誠一意，格致創(chuàng)新
陶瓷材料開口孔隙率測試方法
發(fā)布時間：
2022-05-27 15:57
來源：
試驗設備
本試驗需要下列設備和物品：
a)液中重測量天平（能稱量試樣在液體中的表觀質量的天平），稱量精度±0.01g。
b)一根直徑不超過0.2mm的懸掛用脫脂金屬絲。
c) 可選下列兩種方法之一進行測試：
方法A：一氣密性容器(鐘罩或干燥器)與合適的真空泵連接，并能用適當?shù)姆椒y量密閉容器中的壓力和加入液體。
方法B：盛有沸水的容器，裝有抗腐蝕的粗篩網，在篩網上放置試樣，試樣高于容器底部10mm以上。
d)干燥試樣用烘箱。
e)擦干用脫絨布。
f)新鮮蒸餾水或去離子水，或其他合適液體(見下面注3)。
試樣
測定至少進行三次。如果需測定開口孔隙率，每次測量至少需三片瓷碎塊，三片瓷碎塊的總重量應在50g~80g之間。上釉表面積或原始燒結表面積不超過總表面積的25%。瓷碎塊應清潔、無油污，在測試前用刷子刷去浮塵，去掉可能脫落的碎片。
試驗方法
將瓷塊試樣放入烘箱，并在120℃士5℃條件下干燥2h以上，直至達到恒重m0。
方法A：將瓷塊試樣裝入合適的器皿中，放入真空容器；密閉容器，抽真空到3kPa以下，保持5min以上；將真空容器和真空泵隔離，可觀察到壓力穩(wěn)步回升；如果在3min以內壓力回升到4kPa以上，說明樣品還在繼續(xù)排氣；重新連接真空泵繼續(xù)抽真空，重復這一操作直至隔離真空容器5min后，其壓力沒有明顯變化為止；在器皿中加入23℃士2℃煮沸過的蒸餾水淹沒試樣，繼續(xù)抽真空5min以上；最后，隔離真空泵放入空氣，從裝水的器皿中取出試樣。對低氣孔率的材料，可在蒸餾水中放置6h以上。
方法B：將瓷塊試樣放入容器，用蒸餾水淹沒，加熱到沸點煮沸30min以上；繼續(xù)浸在水中冷卻至室溫，在蒸餾水中至少放置6h。
無論用哪種方法處理后，利用干凈的細金屬懸絲將瓷塊試樣在水中稱量(mw)。取出試樣放入蒸餾水中，將懸絲放入水中，深度與稱量試樣時的深度一樣，稱得懸絲的重量ms。記錄水溫(T)，精確到0.1 ℃。將試樣從水中取出，用潮濕的脫絨布擦掉試樣表面的水，在空氣中稱得重量(mh)。
結果計算

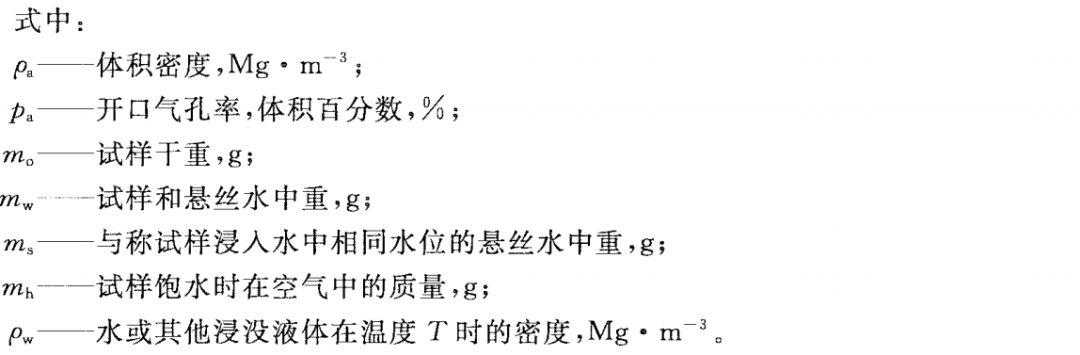

開口(顯)孔隙率（pa）計算如下:

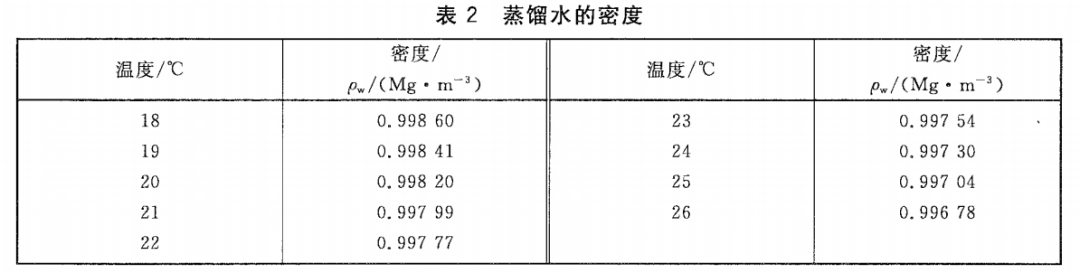

溫度T下蒸餾水的密度列于表2。如果所用液體不是蒸餾水,其密度應按ISO758:1976規(guī)定在與測定試樣密度相同的溫度下測定。
注1：上述方法不適合測定開口孔隙率低于0.5%的樣品，這時測得的開口孔隙率數(shù)值不可靠，用染料滲透性試驗更可靠。
注2：上述方法適合于測定材料的整體特性。盡管整個材料含有一些顯氣孔，但陶瓷部件的原始燒結表面可能不滲透。
注3：除了蒸餾水以外，還可以用其他液體介質進行測試，如煤油、乙醇和其他低黏度有機液體。
注4：只要當事各方同意，可以用其他方法，如氣體吸附法測量，但其測量結果與上述方法的結果無可比性。
開口孔隙率
下一頁
公眾號
本網站已支持IPV4 / IPV6 雙向訪問
